產品規格確認書

Approved   by 客戶簽名欄	客戶簽名
Project   Name&Item 產品名稱及編號	人體感應模組-JW-PIR412A
Working   Voltage 工作電壓	2.8V-12V
Material   Picture 實物圖樣
Version 版本	V1.0
Remark 備注	1、規格書僅供參考！以實際樣品功能為準！ 2、以上資料如有更新我司將不另行通知，客戶在應用本產品前請確認是否為最新版本； 3、對于客戶的不正確應用所帶來的任何后果，我司不承擔任何責任! 4、本公司可以根據客戶要求對本產品進行改版或重新設計，詳情請具體來電垂詢！

General

   412A人體感應模塊：是基于被動式人體紅外線技術的數字智能自動控制產品, 靈敏度高，可靠性強，廣泛

應用于各類自動感應電器設備。

Features and Electrical Specification

1.工作電壓：DC 2.8V-12V；

2.靜態電流：＜100uA；

3.延時:可調（貼片電阻調節）；

4.光控：不可調；

5.靈敏度：不可調；

6.封鎖時間:不可調（2秒）；

7.觸發方式:可重復；

8.感應范圍:≤100度錐角, ≤4米；

9.工作溫度:-10 - +40℃

10.PCB外形尺寸:16mm*14mm

11.模塊透鏡：SB-F-01

Lens information

Lens diameter: 13.5mm (default), detecting angle≥100°, detecting range<5M.

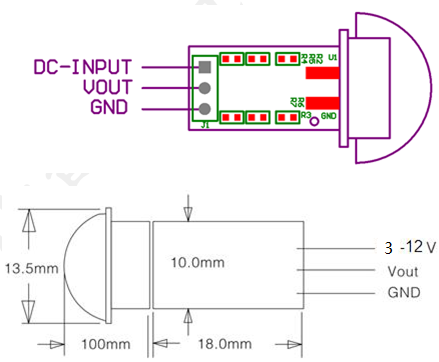

Application Note

Funtions:

1、DC-INPUT：為工作電壓、輸入電源電壓，范圍是（DC 2.7V-12V）。

2、VOUT：為3V高低電平輸出，有感應輸出時，是高電平3V；無感應輸出時，是低電平0V。可根據客戶要求改成：集電極開路輸出，等壓輸出。

3、DELAY_TIME：為延時調節；默認延時為10秒；通過上拉和下拉電阻，可以調節輸出延時。

Parameter Setting

1.      Input voltage and Quiescent current

According to the input voltage,the current of the Module≤20uA:

2.      Delay time adjustment
