人體感應模組-JW-PIR612A
產品規格確認書
Approved by客戶簽名欄 | 客戶簽名 |
Project Name&Item產品名稱及編號 | 人體感應模組-JW-PIR612A |
Working Voltage 工作電壓 | 2.8V-3.5V |

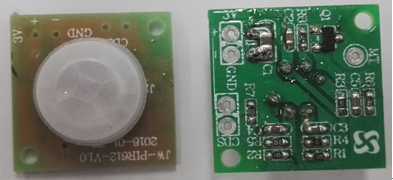

Material Picture 實物圖樣 | |
Version 版本 | V1.0 |
Remark 備注 | 1、規格書僅供參考！以實際樣品功能為準！ 2、以上資料如有更新我司將不另行通知，客戶在應用本產品前請確認是否為最新版本； 3、對于客戶的不正確應用所帶來的任何后果，我司不承擔任何責任! 4、本公司可以根據客戶要求對本產品進行改版或重新設計，詳情請具體來電垂詢！ |
General
612A人體感應模塊：是將數字智能控制電路與人體探測敏感元都集成在電磁屏蔽罩內的熱釋電紅外傳感器。人體探測敏感元將感應到的人體移動信號通過甚高阻抗差分輸入電路耦合到數字智能集成電路芯片上，數字智能集成電路將信號轉化成15位ADC數字信號，當PIR信號超過選定的數字閥值時就會有定時的REL電平輸出。OEN使能端可使REL輸出或通過光照傳感器自動控制。靈敏度和時間參數通過電阻設置，對應相應的數值，其電壓被轉化成為帶有7位分辨率的數字閥值。所有的信號處理都在芯片上完成。 靈敏度高，可靠性強，廣泛應用于各類自動感應電器設備。
Features and Electrical Specification
1.工作電壓：DC 2.8V-3.5V；
2.工作電流：＜50uA；
3.延時:可調（貼片電阻調節）；
4.光控：不可調；
5.靈敏度：可調（貼片電阻調節）；
6.封鎖時間:可調（貼片電阻調節）；
7.觸發方式:可重復；
8.感應范圍:≤100度錐角, ≤4米；
9.工作溫度:-20 - +80℃
10.PCB外形尺寸:10mm*20mm
Lens information
Lens diameter: 17mm (default), detecting angle≥100°, detecting range<5M.
Application Note

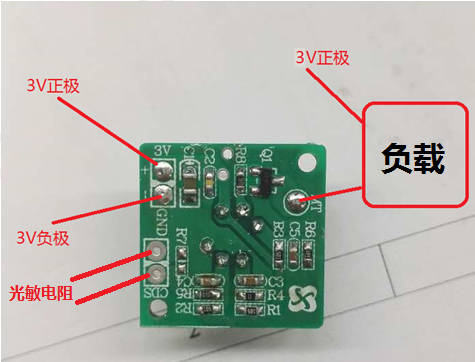

Funtions:
1、DC-INPUT：為工作電壓、輸入電源電壓，范圍是（DC 2.7V-9V）。
2、VOUT：為3V高低電平輸出，有感應輸出時，是高電平3V；無感應輸出時，是低電平0V。
3、DELAY_TIME：為延時調節；默認延時為10秒；通過上拉和下拉電阻，可以調節輸出延時。
Parameter Setting
1. Input voltage and Quiescent current
According to the input voltage,the current of the Module≤20uA:

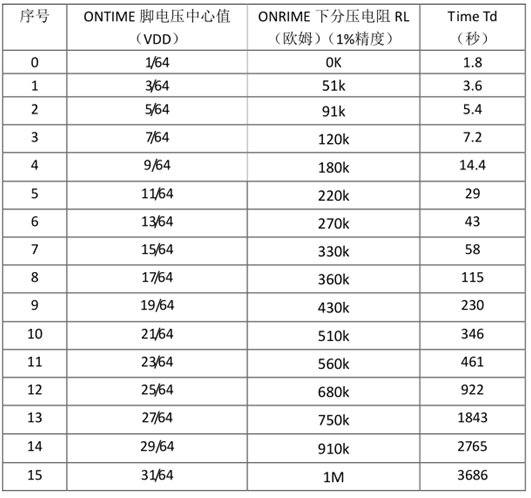

2. Delay time adjustment
