智能止鼾枕技術方案
1. 系統功能
主控板：
1. ●需要通過MEMS鼾聲傳感器和壓力傳感器采集睡眠狀態；
2. ●需通過WIFI/ 4G模塊(預置雙模塊)將數據上傳至服務器；（預留接口，根據客戶要求選裝）；
3. ●需具備充放氣囊裝置，用于調節睡覺姿勢；
4. ●需具備頭部按摩功能，便于快速入睡；
5. ●需有數據存儲功能；
6. ●需具備過壓過流保護電路；
7. ●其他功能：如二次開發；
8. ●需有心率，呼吸，打鼾指數；
9. ●是否采用壓電薄膜傳感器；
APP：
1. ●具有遠程控制功能；
2. ●具有監測數據查詢、導出、自動備份功能；
3. ●具有監測數據查詢功能、數據分類功能，存儲不少于15天的原始數據和運行日志；
4. ●采集主控板的監測數據，并分類保存；
5. ●采集主控板的工作狀態量，并以運行日志的形式記錄保存；
6. ●具備對通信鏈路的自動診斷功能，具備超時補發功能；
7. ●具備自適應AI算法，根據使用者習慣和環境參數自動調整工作參數；
8. ●具有告警信息推送功能；APP及短信；
2. 傳感器及模塊參數
序號 | 型號及品名 | 技術參數 | 控制方式 | 圖片 |
1 | TCOOP-M010 （TCOOP） (2個) | 工作電壓：2.6-5.5V 工作電流：<1.6mA 斷電電流：<1uA 可編程放大器：增益64和128 兩路可選差分信號 輸出速率：10HZ或80HZ 采樣精度：24bit | 差分輸入，采集傳感器的電壓，放大并將模擬信號轉為數字信號。 | |
2 | MEMS傳感器 （） （1個） | 將打鼾信號轉為電壓信號。 | ||
3 | ESP-WROOM-02D（1個） WiFi模塊 (樂鑫) | 工作電壓：3.0～3.6V 工作電流：AP 平均為74mA；STA 平均為32mA 工作溫度：-20～85℃ 通訊方式：TTL串口通訊 尺寸：22.0 x 13.5 x 2.7（mm）(L*W*H) | 控制板提供3.3V工作電壓。MCU通過串口與模塊通訊，模塊數據采用透明傳輸模式或HTTP模式上傳至服務器，實現與手機和網絡的通訊。 | |
4 | M5310-A NB-IOT模塊 （中國移動） (1個) | 輸入電壓：DC3.1-4.2V 輸出功率：23dbm 工作電流：TX 平均為220mA；RX 平均為40mA 工作溫度：-20～85℃ 通訊方式：TTL串口通訊 產品尺寸：19.0*18.4*2.2 | 控制板提供3.3V工作電壓。MCU通過串口與模塊通訊，模塊數據采用透明傳輸模式或HTTP模式上傳至服務器，實現與手機和網絡的通訊。 | |
5 | 輸入電源接口 Type-C接口 | 輸入電壓：5V 輸入電流：2A 額定功率：10W 保護：過壓、過載、短路、過溫保護 | 為控制板提供穩定的DC12V/6A輸出電源。 | |
7 | TCOOP-M016-STM8S103C8T6處理器 | CPU:ARM 32-bit Cortex-M3 CPU Core,72MHZ; 內存：64KB; 存儲容量：16GB; 通訊接口：3個RS232/485 COM接口 模擬量采集模塊：16通道12位AD轉換器 | MCU中央處理器。 |
3. 功能模塊圖
4. 軟件功能
實時監測：打鼾次數 + 睡眠質量分析，綠色背景界面。
氣囊自動充放氣功能；
頭部按摩功能；
基本功能：用戶一鍵綁定（WIFI或者4G模塊）、多用戶共享、30分鐘自動記錄（可出報告）、日?qǐng)?bào)/周報/月報 、健康狀態分析（預留互動模塊）
基礎監測：
1, 需要做到能做到出圖形、日?qǐng)?bào)/周報/月報，以及健康分析
2, 打鼾次數 + 睡眠質量分析直接到APP，云端的綜合分析后出報告。

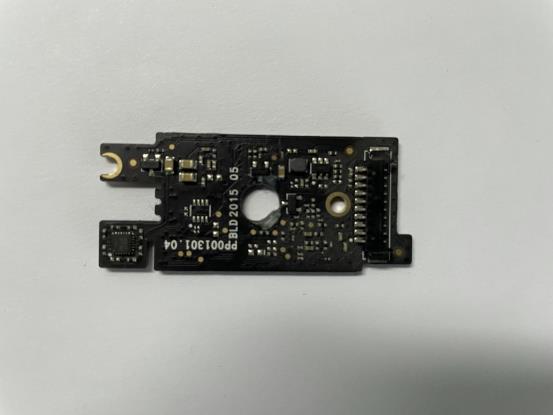

5. 實物示例
