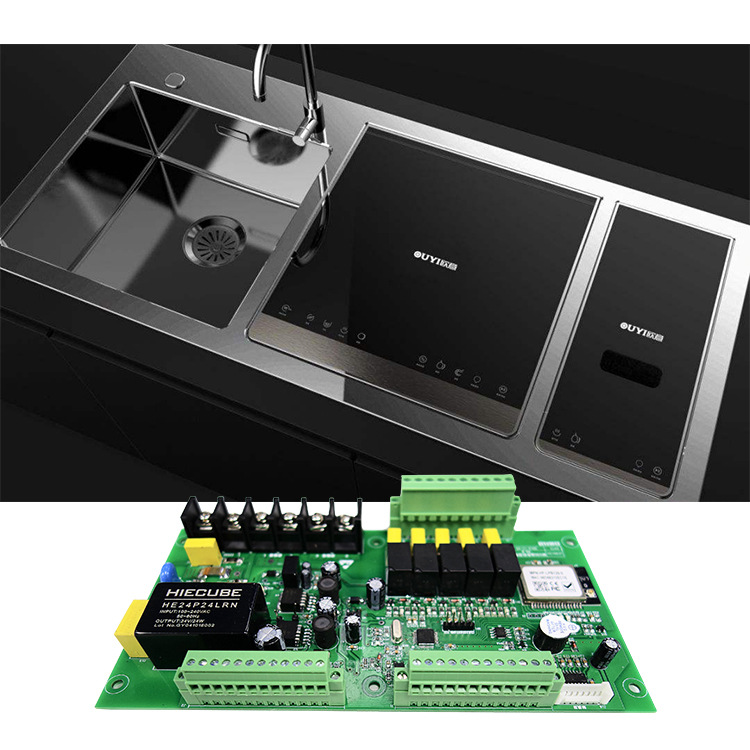

智能超聲波洗碗機控制板研發 控制板設計

相對于傳統商用洗碗機，為了實現物聯網功能，智能商用洗碗機在硬件上進行了智能化升級改造，組成了一整套物聯網硬件體系，多種傳感器可以獲取包括水溫、用水用電量、洗滌筐數、違規操作在內的洗碗機核心運行數據，這些數據將以信號的形式傳遞給芯片，由芯片對信號進行處理，分析后的信息會傳遞到通訊模塊，由通訊模塊將信息傳輸至智能云端。

1、溫度傳感器：用于實時監測主洗水箱和漂洗水箱的水溫，保證洗滌效果。

2、電量傳感器：用于實時監測整機用電功率、用電量、電壓、電流等，對機器各個電氣元器件進行實時監控并 反饋。

3、水位傳感器：水位傳感器實時將水位信號反饋至主控板，用于監測主洗及漂洗水箱內水位狀態，以判斷機器工作狀態，也可用于監測換水頻率。

4、干簧管傳感器：用于監測洗碗機上罩的開啟與閉合，當洗碗機上罩閉合時才允許對洗滌過程開始，同時可以用于監測洗滌筐數和是否發生中途揭蓋。

5、水流量傳感器：安裝于洗碗機的進水管路，用于監測洗碗機的用水量及判斷是否斷水。

6、接觸器狀態傳感器：用于監測漂洗加熱、主洗加熱、漂洗泵、主洗泵等重要元器件是否處于正常工作狀態，以實現重要元器件的遠程故障診斷。

7、旋轉編碼器：用于監測分配器的電機工作圈數、轉速，以實現對洗碗機清洗劑及催干劑用量的精確控制，保證最佳的洗滌效果。

8、極限溫度傳感器：用于進行漂洗加熱異常情況的監測，一旦出現異常情況及時切斷漂洗加熱，通過雙重保護實現對漂洗加熱的安全控制。
