直流無刷電機控制板技術方案

1.      系統功能

1.      ●輸入電壓為DC24V/5A，接口為插拔式5.08端子；

2.      ●需具備3位數碼管顯示屏，用于顯示設置工作時長，單位為分鐘；

3.      ●需具備一路24V/3A雙向直流電機控制模塊，帶堵轉電流檢測功能，接口為插拔式5.08端子；

4.      ●需具備一路24V/3A單向直流電機控制模塊，接口為插拔式5.08端子；

5.      ●需具備一路24V/0.3A蜂鳴器控制模塊，接口為插拔式5.08端子；

6.      ●需具備兩路接近開關輸入信號，控制A點和B點位置；

7.      ●需具備一路啟動鍵輸入信號，控制系統開啟和關閉；

8.      ●需具備一路復位鍵輸入信號，控制雙向直流電機到A點位置；

9.      ●需具備兩路電位器調節開關，用于設置兩路電機的工作時間；

10.      ●具有數據存儲功能；

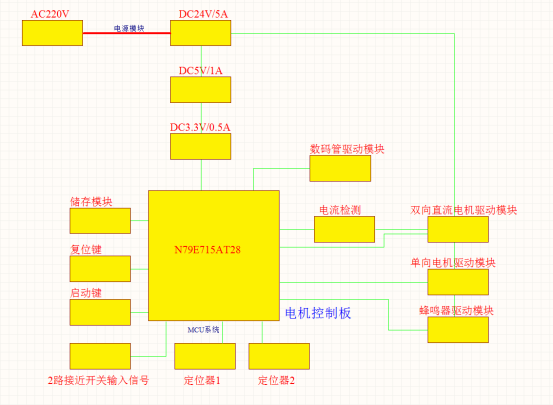

2.      功能模塊圖

3.      軟件要求

啟動鍵：開啟和關閉控制系統；

復位鍵：第一組雙向直流電機自動復位到A點位置；

電位器：調節兩路電機的工作時長；

接近開關：限制雙向電機在A點和B點內運行；

第一組雙向電機工作流程：在設定時間內，先從A點移動到B點，再?gòu)腂點移動到A點，往復運動；

第二組單向電機工作流程：在設定時間內，電機工作，到達設定時間后電機停止工作；

蜂鳴器報警：1、第一組雙向電機到達設定時間后報警；2、第一組雙向電機達到堵轉保護時報警；報警時間為5秒左右。

堵轉保護：雙向直流電機電流超過設定值即啟動堵轉保護，兩路直流電機全部停止工作，并蜂鳴器報警；堵轉電流大小可設置。

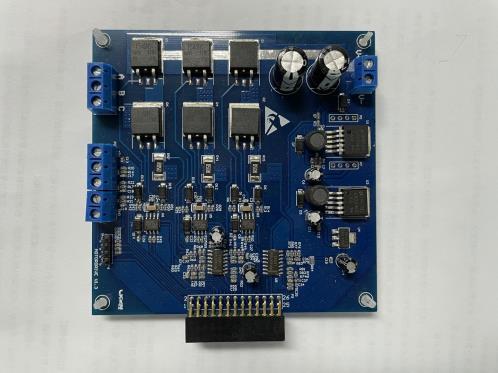

4.      實物示例
