正面說明
一、10路分區獨立顯示,超高亮度三位數碼管,充電時間1-999分鐘隨意設置。

二、10路分區啟動按鍵，互不干擾，和顯示區城-一對應,防止誤操作。

三、板面簡潔,出廠均對每塊主板進行清洗處理,可有效防止主板發白,防止焊點的氧化,延長使用壽命。
背面說明
一、主板青面接線端子區分明顯,主電輸入?yún)^(qū)、分電輸出區、變壓器接線區、投幣器接線區、刷卡模塊接線區、
    語音喇叭接線區都有各自的接錢區域，接線端子獨立，區域化清晰,有效的防止了維護更換的時候主板和配件之間的誤接,錯接的問題。

二、主板采用宏發3FF原裝繼電器，觸點穩定,使用壽命更長(豐代工,小廠加工的繼電器).


三、主板青面沒有三個獨立的按鍵,可對主板的各原功能進行設置。
四、主板青面同樣簡潔,出廠均對每塊主板進行清洗處理，可有效防止發白u(yù)，防止焊點的氧化，延長使用壽命等優點。


主板使用說明:

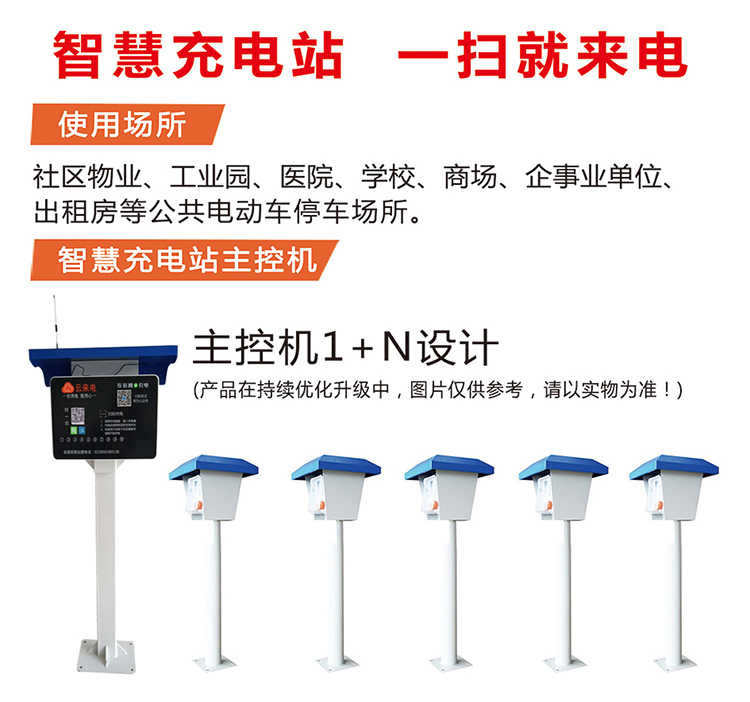

本款機器是一款高智能的電動車充電站,機器有輸出10路,可以同時給10輛電動車充電;可以實現投幣、刷卡功能,投幣、刷卡可以顯示當前的投幣刷卡次數，
有刷卡還可以顯示卡片的余額，每一次刷卡扣費可調( 0.1-1元) ;機器的充電時間可以根據需要進行設置,可以設置投三個幣的不同時間，第三個及第三個以上時間按照第三個幣的時間。
本機器有掉電記憶功能,在充電過程中如果機器突然沒電,等電源重新開啟時,時間則按照剛才掉電之前的繼續計時。
本機器有檢測輸出是否正常功能,在機器自動上電時,機器開始從第1路開始自檢一直到第10路 ,如果檢測到有問題則鎖定該路該路LED顯示屏顯示故障，投幣、刷卡在按這一路的按鍵沒有反應,
還有在充電過程中如果該路輸出故障(如:保險絲燒壞等)則鎖定該路,該路LED顯示屏顯示故障,可通過設置按鍵解鎖這一路。
基本功能:
(1)10路輸出


(2)顯示投幣、刷卡次數,顯示刷卡余額
(3)刷卡扣費金額可調
(4) 1-3個幣時間可調
(5)具有掉電記憶功能
(6)有上電自動檢測輸出是否正常功能

(7)可以鎖定輸出有問題的充電口，防止吃幣現象
(8)在充電工程中有檢測輸出功能,輸出有問題則鎖定這一路
(9)可通過設置模式解鎖功能
(10)具有過壓、過流保護功能
(11)語音功能，使用更加人性化

五、設置功能
   電路板背后有三個按鍵，從上到下分別是：設置鍵、增加鍵、減少鍵。
   1.按一下設置鍵:LED屏冪第一行顯示“1 1” ,第二行顯殺如x'眾,就是代表我們按第一個投幣的時間,這時按增加鍵則時間增加，按性不放時間則一直嬌嬌電子。

電路板背后有三個按鍵,
   從上到下分別是:設置德

      加，同理按減少鍵時間減，按住減少鍵不放時間一直減。


   2.再按鍵一下設置鍵:LED屏幕第-行顯示“1 2“第二行顯示“xxx”xxx就是代表我們投第二個幣的時間,設置方法同上。
   3.再按一下設置鍵:LEO屏幕第一行顯示“1 3” ,第二行顯示“xxx” xxx就是代表我們投第三個幣的時間，設置方法同（1）
   4.再按一下設置鍵,LED屏冪第一行顯示“2”,第二行顯示“xxx”xxx表示刷卡一次扣費的金額,按增加鍵金額增加，按減少鍵金額減少,設置范圍0.1- 1元
   5.再按設置鍵，LED屏幕第一行顯示“3x”，第二行顯示“xxx” ,第一個最后一個x加第二行三個xx ,四xxxx表示這臺機器總的投幣、刷卡次數，這時可以同時按生增加鍵與減少鍵清除數據
   6.再按一下設置鍵, LED屏幕暫停數字不閃爍,顯示分為幾種情況:
       (1) LED屏幕顯示“一”表示這 一路沒有充電。

       (2) LED屏幕顯示“xxx”xxx數字表示這一路充電的剩余時間,這時按正面對應的這一路的按鍵則清除這一路的剩余時間,關閉輸出, LED屏幕顯示“——”
       (3) LED屏幕顯示—E—表示這一路輸出有問題被鎖定,這時按正面對應的這一路的按鍵則解鎖這一路, LED屏幕顯示”
   7.再按一下則退出設置模式，回到正常顯示模式。
六、上電自檢功能

   機器接上電源機器開始從第一路開始檢測輸出是否正常,如果輸出有問題，這一路顯示“—E—”,這一路被鎖定,投幣按按鍵沒有反應?？梢酝ㄟ^設置模式解鎖。
七、充電過程
機器接上電源，會自動從第一路開始自動檢測出是否正常，輸出有問題則鎖定該路,lED屏顯示錯誤代碼;檢測完成,LED屏冪開始閃爍“—xx”，xx代表第幾路;這時可以
    通過機器背后的設置鍵進行時間設置，也可以直接投幣(投幣后第一行顯示當前的抵幣刷卡飲數)、刷卡(刷卡第一行顯示當前的投幣刷卡飲數，第二行顯示卡片的余領)，
在按對應的按鍵則研始充電;如果在充電過程中，輸出現劫障(如:保險絲環繞等),這關閉該路輸出，鎖定該路,1ED顯示錯誤代碼;被鎖定的充電口可以通過設置模式解鎖。
