數控移相器控制器技術方案
1. 系統功能
1. ●需具備八路獨立的數控移相器接口，接口類型為適配泰萊微波TLDP2G4G-360-8；
2. ●輸入電壓為DC12V/2A；
3. ●需帶外殼保護電路板；
4. ●可通過5寸觸摸屏設置八路移相器角度；
5. ●可通過電腦設置八路移相器角度；
6. ●具有數據存儲功能；
7. ●具有遠程更新程序功能；
2. 傳感器及模塊參數
序號 | 型號及品名 | 技術參數 | 控制方式 | 圖片 |
1 | DB-15母座(8個) | 接8路TLDP2G4G-360-8。 | ||
2 | DB-9母座(1個) | 可通過電腦設置八路移相器角度。 | ||
3 | 220V轉12V/1A電源(1個) | 輸入電壓：AC220V 輸出電壓：DC12V/1A | 為控制板提供DC12V電壓。 | |
4 | 處理器STM32F103C8T6(1個) | 中央處理器，控制整個系統的邏輯。 | ||
5 | 5寸工業串口屏 SDWe050T67AC （中顯科技） (1個) | 分辨率：800*480 供電電壓：6-35V/5V 接口類型：RS232 內存：1G 工作溫度：-20℃~70℃ 產品尺寸：80.9*140(mm) | 可通過觸摸屏設置八路移相器角度。 |

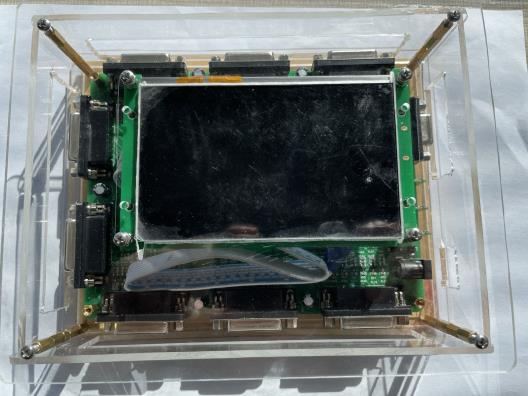

3. 實物示例
