主板PCB尺寸：60*80MM，器件高度因插頭線，可控硅而變，就不表示厚度了；還有個顯示板PCB是35*40MM。

買前請充分了解點焊機基本原理和有關描述，比如交流電源也不懂的朋友，拍個板子回去接個路由器電源來責問怎么不能用？為什么買的時候不提醒一下？其實描述里都說了，只是個別朋友把插交流電上的9V12V穩壓電源認為是交流電源了！那是交流電嘛？那是整流出來的直流電！DIY也容易制作失敗和損壞板子，再者畢竟接觸的是220V交流強電，一不小心容易發生安全事故。無電子電工基礎知識的玩家一定勿拍！因?yàn)椴欢矡o(wú)法準確描述故障，出任何問題就說板子問題，比如曾有一個客戶點焊不穩，就臆想是板子的輸出電壓不穩，就去測變壓器的輸出電壓，顯示是一會兒大一會兒小的，但不想想數字表可以測脈沖電壓嘛？采樣0.3秒的數字表可以去測0.1-0.2秒的脈沖電壓？

自制點焊機很容易失?。ㄆ鋵?shí)也不是失敗，就是達不到自己想象的效果而已），實質就是電流小唄，所以不是系統地去了解和學習，而學著其他朋友或憑自己想象隨便買了一堆東西是不一定做好的；強不強不是一個部件決定的，有人900W全銅也點不住0.15純鎳，有人800W鋁也能點0.15純鎳，這個能的知道變壓器是弱處，他繞組線就加強一下到30平方，然后繞組線直接點焊針，不用快接座不用黃銅焊筆。

  “NY-D01單脈沖控制板41A”就是板載41A 可控硅；需要100A的就再拍一只100A可控硅，自己換一下，價格和出廠裝好100A的也差不多，自己換可以多下一只41A備用。

注意：41A 可控硅一般只能接一只微波爐變壓器，大約700W-800W初級鋁線，900E全銅比較勉強，有時候會損壞，建議也換100A ,接2只變壓器一定要換100A可控硅。其他環?；蚱渌粗獏?shù)變壓器一般也要100A ，這樣保險一點。

        一直有客戶問這個41A 可以多少電流去點焊？100A可以多少電流？掌柜回答和點焊電流沒有直接關系，更不要理解為換100A會比41A的點焊電流大?？煽毓璐笮≈饕歉鶕?jù)變壓器功率來選擇可控硅。可控硅可理解為家里的空氣開關（斷路器，閘刀）只負責開關而已，斷路器的電流根據負載功率而定。但不是換個大點的空氣開關會提高負載的功率！比如40A換60A的空氣開關，你家的2匹空調也不可能會變成3匹！但空調多了或換5匹的了，你空氣開關肯定要換大的了！

      功率舉例：41A可以接一個900W變壓器（點焊時瞬間可以2000W左右），如果次級2.5V，就可以800A的瞬間點焊電流，如果次級5V，則是400A的電流，所以掌柜回答可控硅大小和點焊電流沒有直接關系就是這個道理，當然一般點焊電流大了，功率也大了，可控硅也需相應大了。

安裝時：主板盡量離大變壓器遠一點！更不能座在變壓器上！因?yàn)榇笞儔浩饔袕?qiáng)大的電磁干擾！

因?yàn)槲覀儼遄拥捻憫?yīng)非?？?，假如您的腳法足夠快，連續踩2次，可以等于雙脈沖點焊機，所以腳踏開關有腳踏開關的好處，用一體焊筆的微動開關的就難實現不了！用腳踏的好處是不影響手持焊筆的壓力，當你手腳協調好的情況下，其實還是手腳分離工作的好，人手是最靈活可控的，不同厚度鎳片和多種情況可以即時調整我們的手持壓力，一個固定壓力并不是非常合適的。

 本型號板子可以配有2種電流的可控硅，規格價格看選項。40A 和100A可控硅可相互直接替換，不用改變吸收RC大小。板子設計兼容40A 和100A。

    本板子的時間同步控制采用單片機的精密過零同步觸發，來保證每個輸出脈沖的同步度和精確個數，所以電流控制可以做在低壓的光耦前端，使用更安全。后面觸發電流兼容40A和100A管子，電流調節也不是傳統觸發電流的RC，我們是直接控制的是脈沖寬度。

    以往市場較流行的控制板只是簡單通過調節RC單穩觸發電路的常數來控制時間，再通過一個光耦門來輸出周波，雖然在一定時間內可以大概控制多少個脈沖，但顯然不夠準確。而且RC調節里的R是個高阻電位器，易收到自身脈沖大電流的干擾。使得每次點焊時間不穩定，所以也經常遇到有些朋友焊點忽大忽小的。更因?yàn)?55時基電路觸發后復位需要等待時間的，連續腳踏觸發會引起時基誤差，所以設計者做了防誤觸發功能，實際就是讓頻繁的觸發失效，所以這些板子的觸發速度不會高于每秒2次，一些點焊熟練點焊工和自動點焊機這個速度就不行了。

   掌柜做了個視頻對比，大家可以看60秒的寶貝主圖視頻，我們的這個板子可以做到一秒5-6次以上的可靠觸發。而且是1個2個直至50個脈沖的精密控制。

     國內廠家的幾十元DIY點焊機板子，更不可能去用日本阿爾卑斯電位器的，即使正規國產貨，壽命和ALPS相差甚遠，基本1-2年后就可能會有接觸不良，以前搞DIY音響的朋友特別明知，一會兒響一會兒低，還有很大的旋轉噪音?，F(xiàn)在我們這個N01板子至少有個數顯，電位器調節的是壓控?cái)?shù)字量，并不是直接延遲時間RC里的R，這點如同音響電路里的直流音量控制器，哪天電位器明顯接觸不良了，你還能知道數字的跳動；而沒有數顯的板子，哪天電位器接觸不良了，影響到焊接電流的忽大忽小，您可能也不知道~~

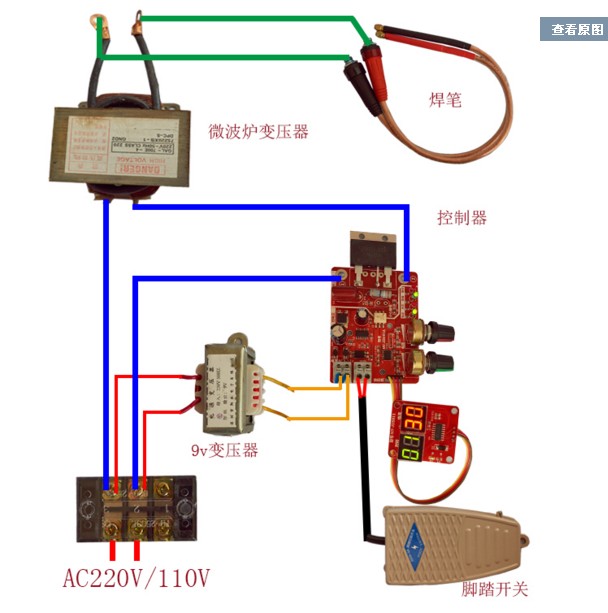

       目前較先進的交流脈沖點焊機控制板子有2個關鍵要素，一個是過零觸發，第二個是精密周波數控制時間。所以我們的供電電源只能是交流輸入，不能直流電做電源的，直流電就實現不了過零觸發點了。而不是過零同步觸發的控制板，說是需要交流電供電，你給直流9V電照樣工作的，就說明不是同步過零觸發板。

        注意：我們的板子可控硅部分的RC吸收是專為大多客戶的微波爐變壓器而優化設計的，在使用其他變壓器時，可能會發生抑制不完全而產生干擾影響正常工作，甚至損壞管子，所以更換到非微波爐變壓器時請有個心里準備。

掌柜一直建議好的電池點焊時間只能在0.1秒內（板子顯示“05”），我們DIY點焊機的功率相對是很小的，所以板子的電流優先調到極限大“99”，然后時間去“01”“02”“03”試~~~但有些朋友整個機器系統功率小，靠時間去湊，弄到0.5秒乃至1秒，那可不是點焊了，是“燒焊”了！把焊點周?chē)几阕兩?，甚至焊針小頭都紅了，那和烙鐵焊電池沒啥兩樣了，畢竟我們點的是電池，不是一塊鐵一塊銅。有些朋友說可以點0.5M和0.5MM不銹鋼板，那是時間有1秒2秒的，點鐵板鋼板慢慢燒紅是沒有關系的，但點電池是不行的。點電池是時間越短越好！
