電采暖控制器控制系統  可分區控溫 電采暖控制器智能開發

輸入：

·電源處理模塊：輸入市電，經電源處理模塊處理后單片機供電。電源部分按照UL設計要求設計，

采用國際高品質的電源元件，電解電容，參照工業產品EMI和EMC檢測要求設計；

·開關信號輸入：2個；

·薄膜按鍵:8個，分別為：hand(手動），stop(停止），auto（自動），menu（菜單）；

·程序選擇器：用于內部軟件的切換，最大可以用于20眾軟件切換；

輸出：

·電動閥：1路，2個繼電器（5A）控制；2個繼電器組成一路，控制電動閥的正反轉；電路上提供220V電源

·水泵：1路，1個繼電器（30A）控制；控制水泵的啟停，繼電器輸出加消火花電路，增加繼電器的工作壽命；

·工作信號輸出：3路繼電器（5A）控制；分別為運行信號，綜合故障信號，補水信號；

·LCD液晶顯示屏：分辨率128*64，黃體黑字，整個頁面可以顯示8*4=32個漢字；

·LED指示燈：11個，分別用于指示設備的工作模式，工作狀態；

通訊端口:

·EPROM:數據存儲，掉電記憶設備的工作狀態，設定的參數，以及設備工作中的報警參數存儲（報警類型、報

      警原因、報警時間等參數），上電后恢復上次設定的工作參數；

·通訊擴展端口：1個，RS485通訊接口，內置嵌入了工業標準的modbus通訊協議，不需要加外擴模塊，就可以

              直接與帶有工業標準modbus通訊協議的設備聯機操作；預留添加協議：profibus DP,Ethernet

              lonworks 485通訊與電源模塊隔離；

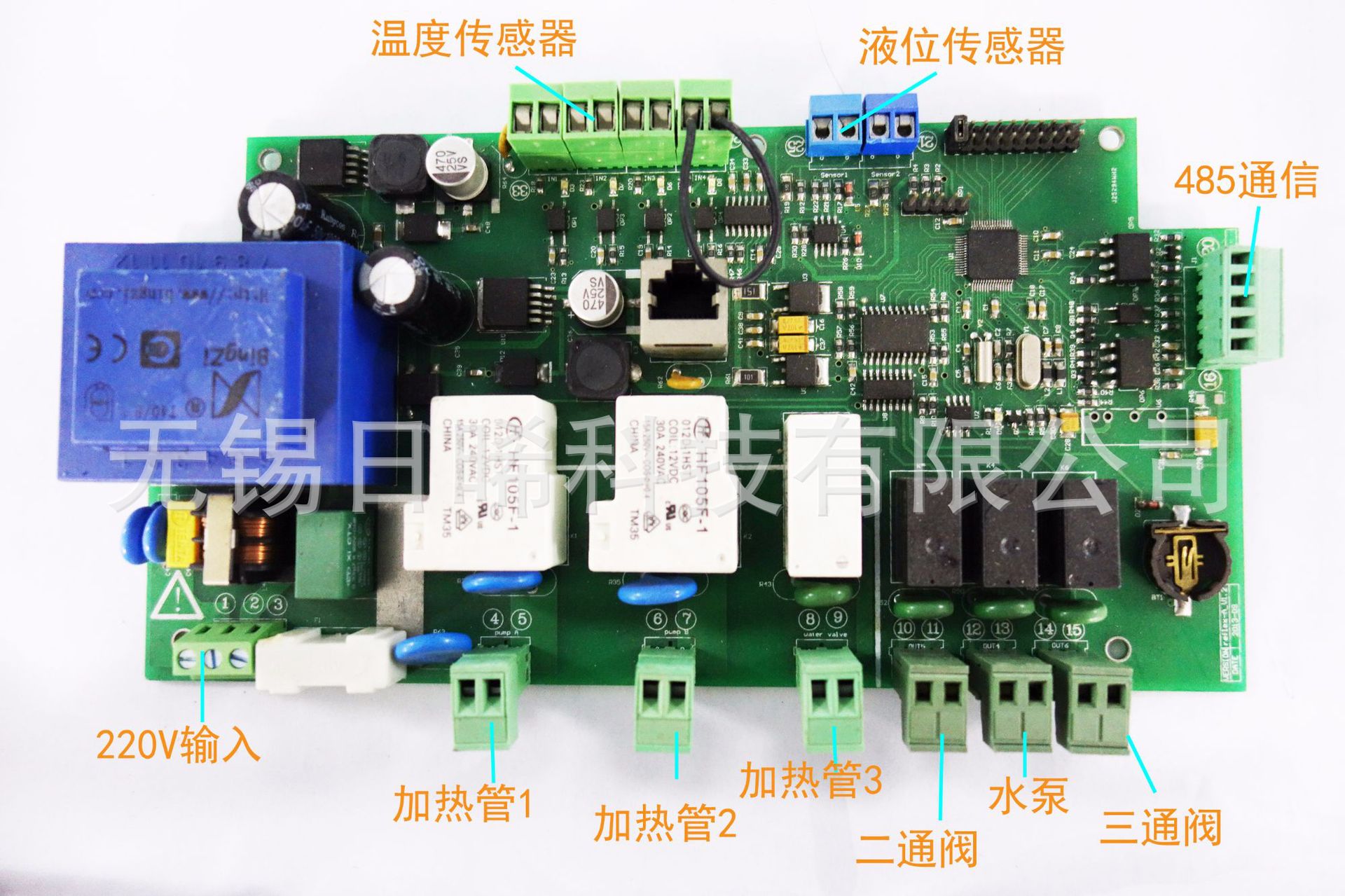

控制板接線圖：
