全自動奶茶封口機控制板 PCB電腦板設計 多檔調溫 現貨供應廠家

全自動奶茶封口機控制板 PCB電腦板設計 多檔調溫 現貨供應廠家控制器連接圖控制器包括兩個PCB板和一個變壓器，分別是顯示板、控制板和變壓器如圖1所示：圖1：線路連接圖二：線路板接線說明1、用杜邦線把封口機顯示板和控制板連接起來，按卡槽進行連接，連接如圖2所示：圖2 控制板連接圖2、封口機顯示板的按鈕功能如圖3標注所示：圖3 顯示板按鈕功能圖3、封口機顯示板效果圖如圖4所示：圖4 顯示板效果圖4、

  • 型號： 全自動奶茶封口機控制板 PCB電腦板設計 多檔調溫 現貨供應廠家

全自動奶茶封口機控制板 PCB電腦板設計 多檔調溫 現貨供應廠家


控制器連接圖

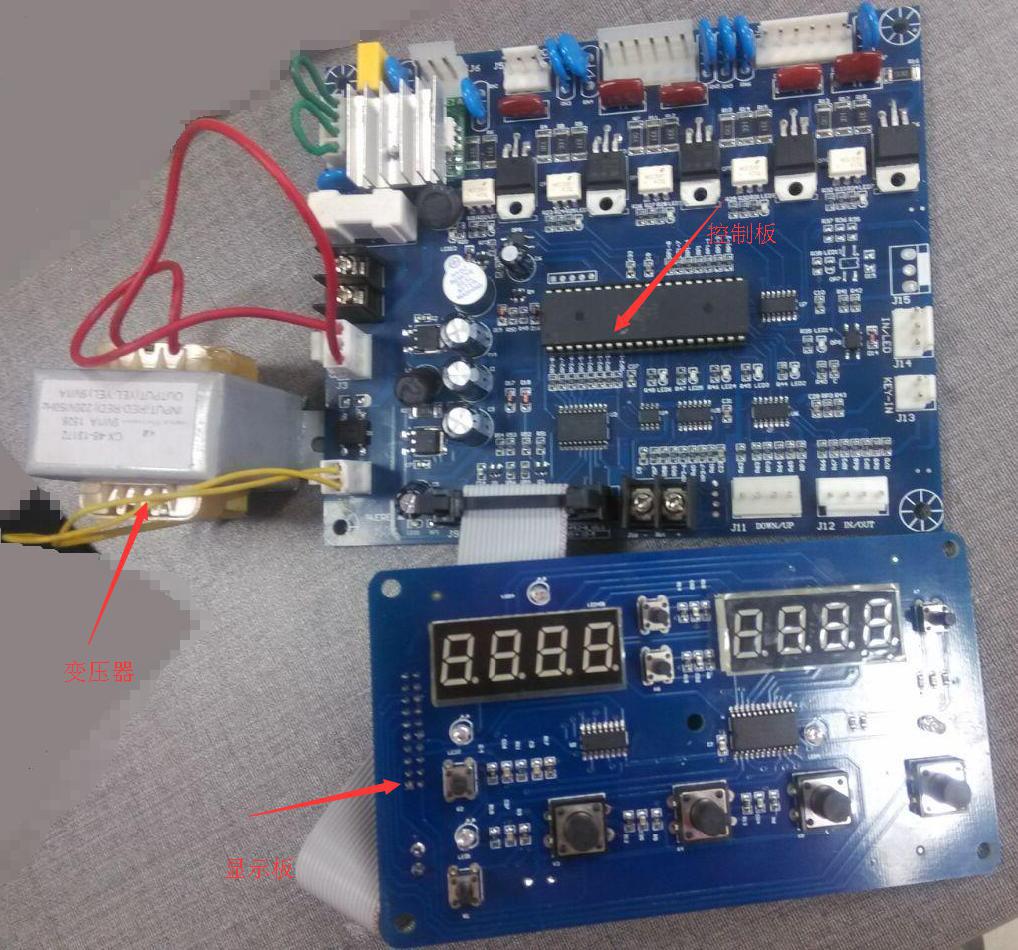

控制器包括兩個PCB板和一個變壓器，分別是顯示板、控制板和變壓器如圖1所示：全自動奶茶封口機控制板 PCB電腦板設計 多檔調溫 現貨供應廠家

圖1：線路連接圖

二：線路板接線說明

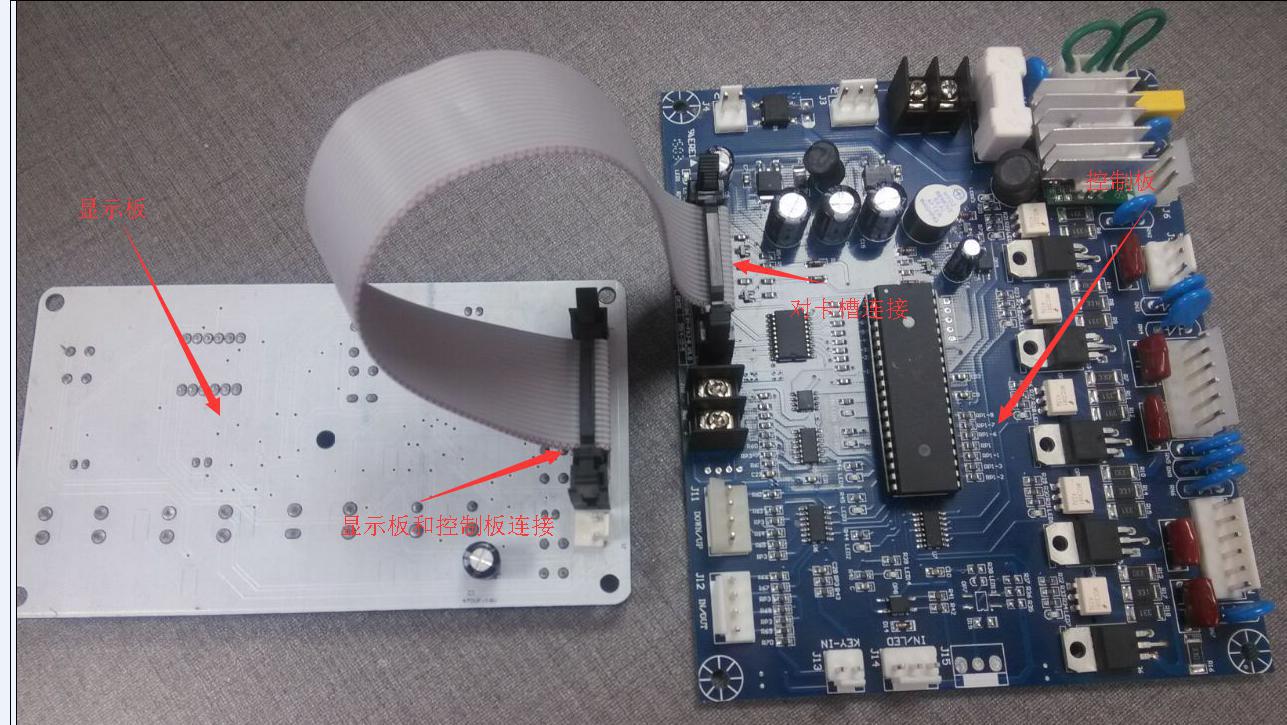

1、用杜邦線把封口機顯示板和控制板連接起來，按卡槽進行連接，連接如圖2所示：undefined

圖2 控制板連接圖

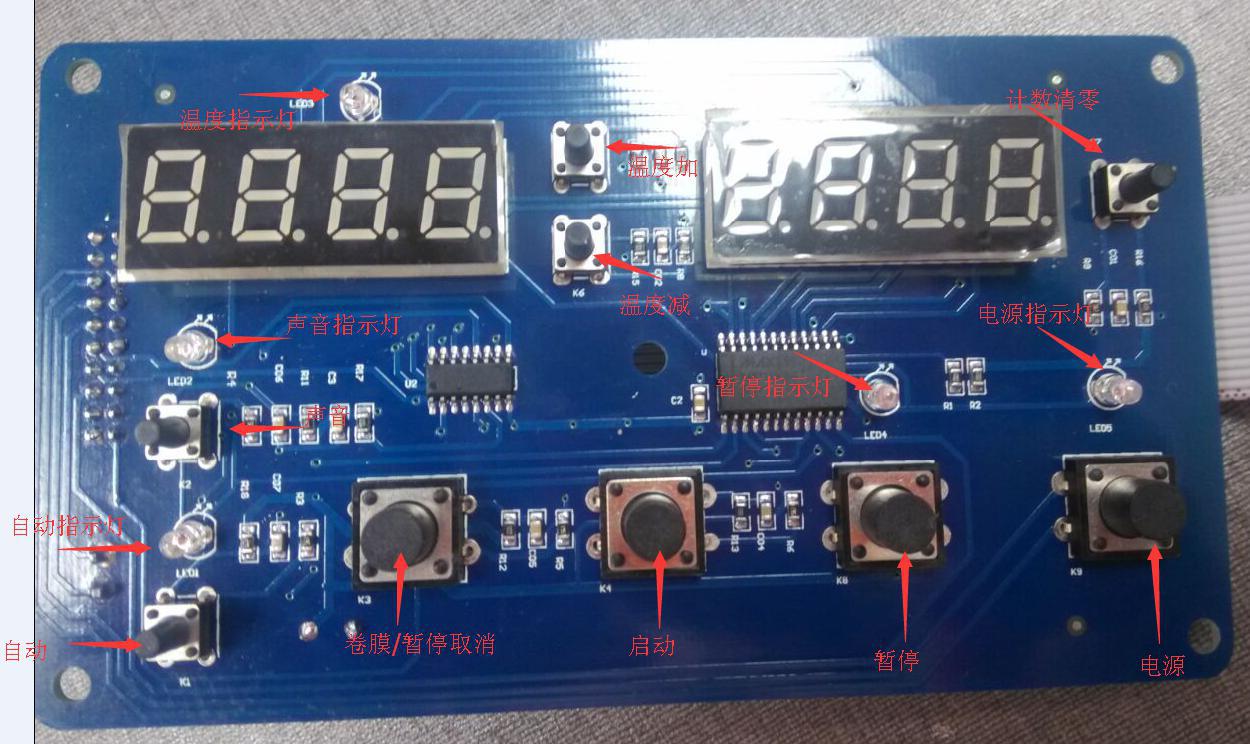

2、封口機顯示板的按鈕功能如圖3標注所示：

undefined

圖3 顯示板按鈕功能圖

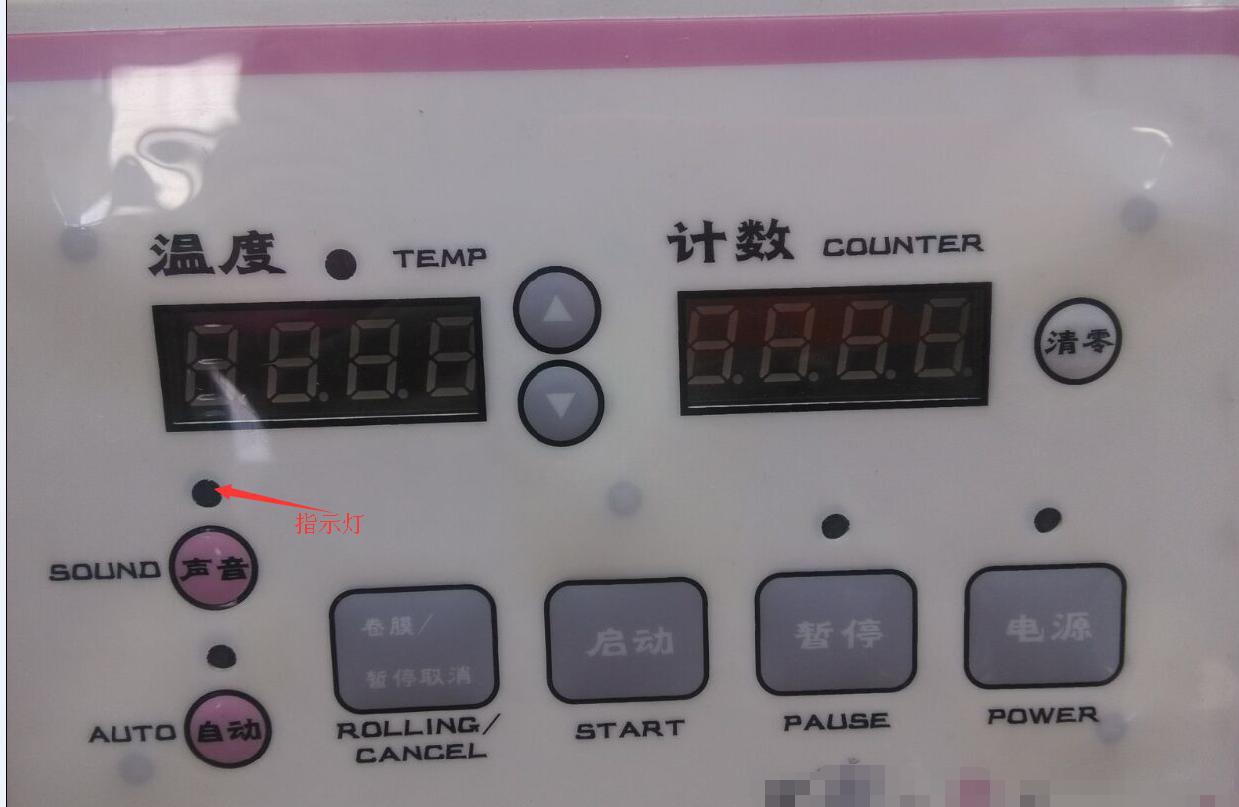

3、封口機顯示板效果圖如圖4所示：undefined

圖4 顯示板效果圖

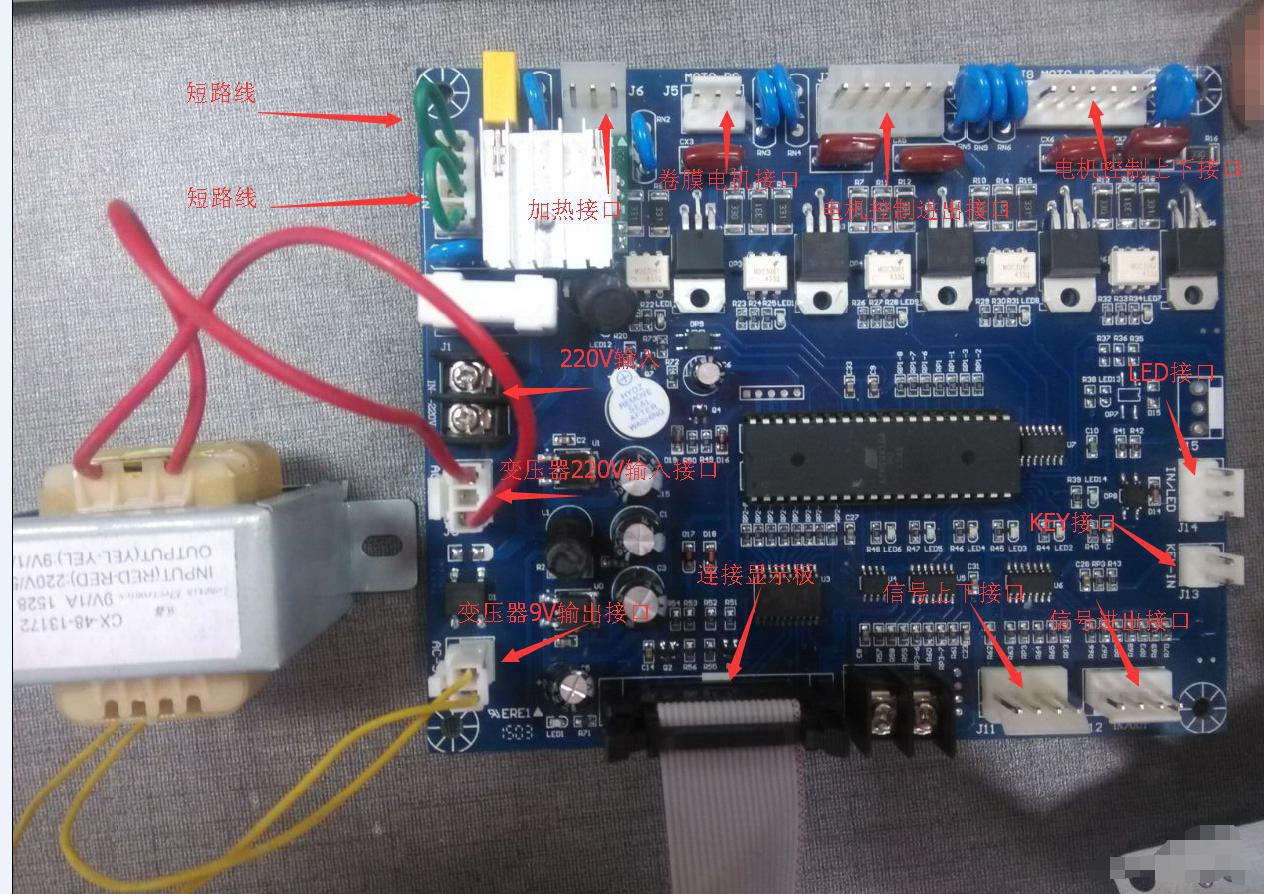

4、封口機控制板的連接線方法如圖5所示：

undefined

圖5 控制板的接線示意圖
