JTW90211臺燈照明觸摸芯片循環輸出電容觸控IC小家電LED方案開發

概述：
JTW90211是一顆臺燈照明電子IC，具有高靈敏度，觸摸響應快，循環輸出模式，在防水抗干擾方面具有優異的表現。

特點：
工作電壓范圍寬：2.0V-5.5V
內建穩壓電路給觸摸使用，提供穩定、可靠的工作環境
工作電流小
工作電流1.7mA（@VDD=3.3V，無負載）
觸摸響應快
抗干擾性能強。高抗干擾性，近距離、多角度手機干擾的情況下，觸摸響應靈敏度及可靠性不受影響。
觸摸靈敏度調整靈活?？梢越?jīng)由調整CAP腳的外接電容來調整靈敏度，電容越大越靈敏度越高。
面板材料多樣化：絕緣材料。如普通玻璃、有機玻璃、鋼化玻璃、塑膠等。
面板厚度：亞克力材質0-10mm，不同材質的面板厚度有所差異。
封裝：SOP8

管腳定義：

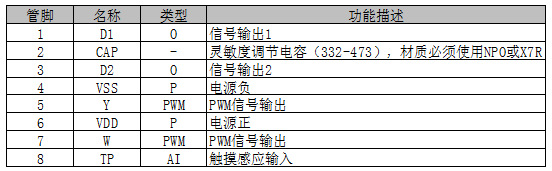

管腳描述：

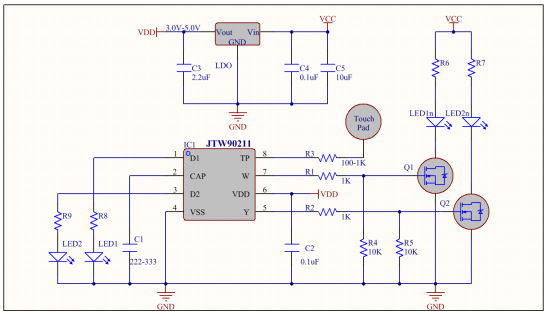

應用電路：

功能描述：

初始上電時D2、Y、W輸出為低電平，D1輸出高電平。
第一次點擊觸摸（短按）TP時，D1、W為低電平輸出；D2、Y為高電平輸出。
第二次點擊觸摸（短按）TP時，D1、Y為低電平輸出；D2、W為高電平輸出。
第三次點擊觸摸（短按）TP時，D1為高電平輸出；D2、Y、W為高電平輸出。
以此循環
不帶PWM輸出，為循環輸出模式。
放上鏡子能夠快速檢測到效果

PCBLayout

外形：

觸摸PAD可以是任何形狀，但盡量集中在正方形、長方形、圓形等規則的形狀以確保良好的觸摸效果，避免將觸摸PAD設計成窄長的形狀。

尺寸：

尺寸建議在8*8mm-15*15mm之間，最小4*4mm，最大30*30mm，太小了觸摸靈敏度不夠，太大了容易受到干擾。

位置：

觸摸PAD盡量靠近芯片放置。觸摸PAD到芯片的位置要分布均勻。

Layout注意事項

PCBLayout最關鍵的兩點是減少PCB的基準電容和避免干擾。

為了增大抗干擾性，避免被其他干擾：

1、觸摸PAD周圍敷銅接地。敷銅到觸摸PAD的距離要大于等于1mm，建議在2mm間距最佳，距離太近將會降低觸摸的靈敏度。

2、觸摸PAD底部不要走線。

3、觸摸PAD到芯片間的連線盡量短和細。連線寬度0.15-0.2mm為最佳，連線周圍敷銅，連線到敷銅的距離保持在0.5-1mm之間。

4、觸摸PAD到芯片間的連線底部盡量不要過線，不能避免的情況下過線寬度不要大于觸摸連線的寬度、不能過高頻和電源線。

5、電源的布線，首先要以電路區塊分割，觸摸芯片能有獨立的走線到電源正端，若無法獨立的分支走線，則盡量?jī)?yōu)先提供觸摸電路后再接到其他電路。接地部分也相同，希望能有獨立的分支走線到電源的接地點，也就是星型接地，避免與其他電路的干擾。
