  • 型號： JTW6102C兩雙路通道鍵輸出觸摸IC防水抗干擾電容觸控芯片LED方案
概述：

JTW6102C提供兩個觸摸感應按鍵，一對一直接輸出，提供低功耗模式，可用于電池應用的產品。對于防水和抗干擾方面有很優異的表現。





特點：



工作電壓范圍寬：1.8V - 5.5V。內建穩壓電路給觸摸使用，提供穩定、可靠的工作環境；



工作電流?。?/div>



工作電流 2mA（@VDD=3.3V，無負載）



待機電流≤10uA（@VDD=3.3V，無負載，低功耗模式）；



觸摸響應快；



抗干擾性能強。高抗干擾性，近距離、多角度手機干擾的情況下，觸摸響應靈敏度及可靠性不受影響；



觸摸靈敏度調整靈活?？梢越浻?CAP 腳的外接電容來調整靈敏度，電容越大越靈敏度越高；



面板材料多樣化：絕緣材料。如普通玻璃、有機玻璃、鋼化玻璃、塑膠等。面板厚度：



亞克力材質 0-10mm，不同材質的面板厚度有所差異；



具有防水及水漫成片水珠覆蓋在觸摸按鍵面板，按鍵仍可有效判別；



封裝：SOP8




功能描述：



JTW6102C于手指按壓觸摸盤，在 60mS 內輸出對應按鍵的狀態；



一對一直接輸出，上電未按鍵時輸出高電平，有觸摸時輸出低電平；



具有防呆措施，若是按鍵有效輸出連續超過 15 秒，就會被復位；



環境調試功能，可隨環境的溫濕度變化調整參考值，確保按鍵判斷工作正常；



可分辨水與手指的差異，對于水漫與水珠覆蓋按鍵觸摸盤，仍可正確判讀按鍵動作。



但水不可于按鍵觸摸盤上形成水柱，若如此則如同手按鍵一般，會有按鍵承認輸出；



內建 LDO 及抗電源雜訊的處理程序，對于電源紋波的干擾有很好的耐受能力。





產品應用：



各種小家電，娛樂產品。

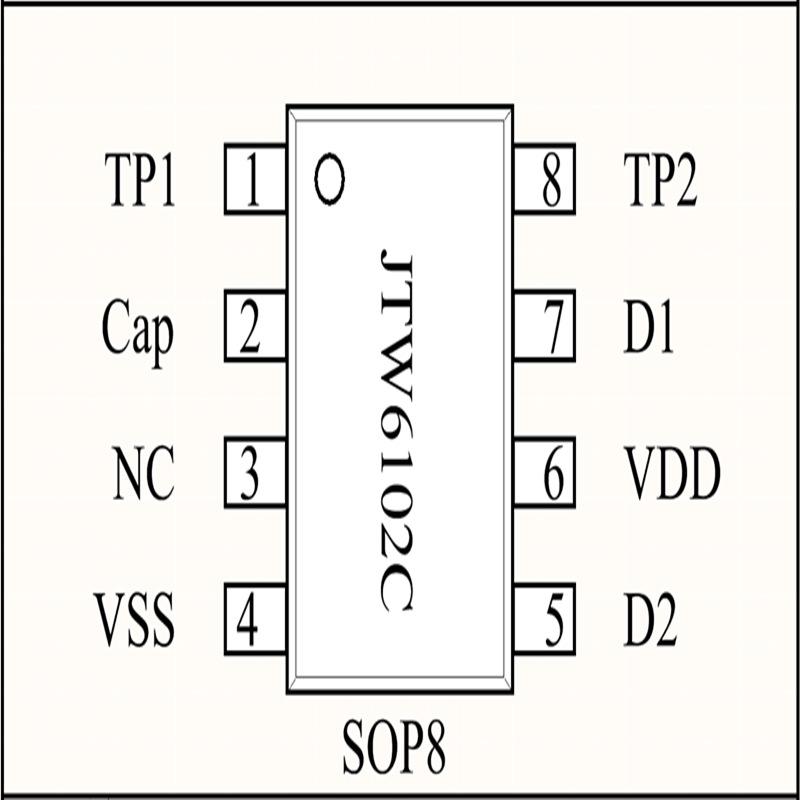

管腳定義：
81c8fd4841ce816031d8628836368a

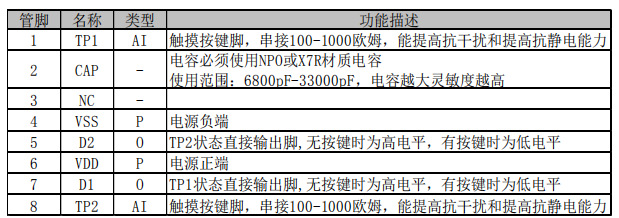

管腳描述：
undefined

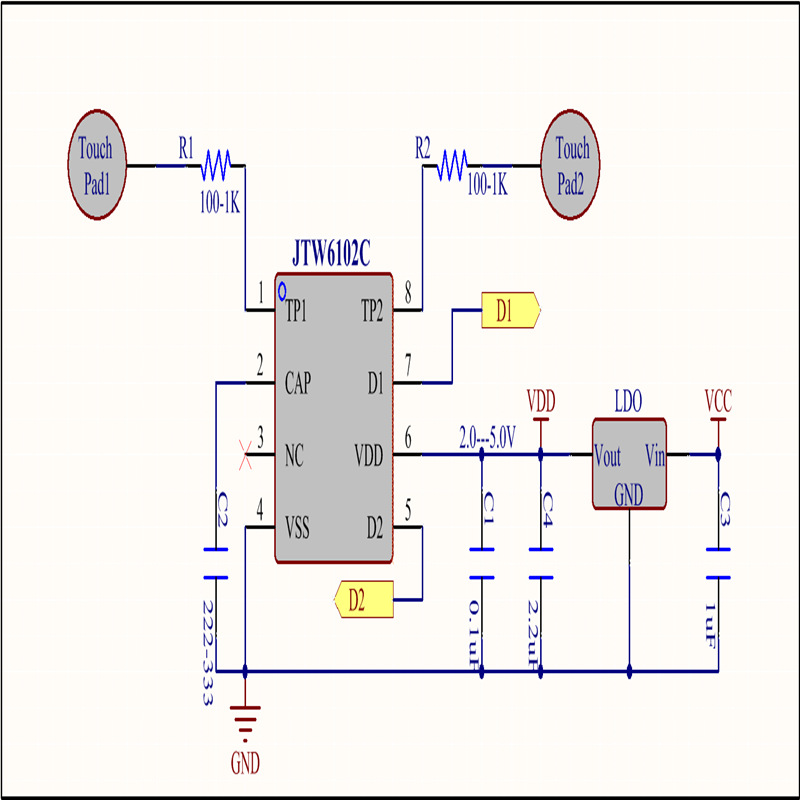

應用電路：
2ab5de1194f7bc724e974e679bbcf9



PCB Layout
外形：
觸摸 PAD 可以是任何形狀，但盡量集中在正方形、長方形、圓形等規則的形狀以確保良好的觸摸效果，避免將觸摸 PAD 設計成窄長的形狀。
尺寸：
尺寸建議在 8*8mm-15*15mm 之間，最小 4*4mm，最大 30*30mm，太小了觸摸靈敏度不夠，太大了容易受到干擾。
位置：
觸摸 PAD 盡量靠近芯片放置。觸摸 PAD 到芯片的位置要分布均勻。
Layout 注意事項
PCB Layout 最關鍵的兩點是減少 PCB 的基準電容和避免干擾。
為了增大抗干擾性，避免被其他干擾：
1、觸摸 PAD 周圍敷銅接地。敷銅到觸摸 PAD 的距離要大于等于 1mm，建議在 2mm間距最佳，距離太近將會降低觸摸的靈敏度。
2、觸摸 PAD 底部不要走線。
3、觸摸 PAD 到芯片間的連線盡量短和細。連線寬度 0.15-0.2mm 為最佳，連線周圍敷銅，連線到敷銅的距離保持在 0.5-1mm 之間。
4、觸摸 PAD 到芯片間的連線底部盡量不要過線，不能避免的情況下過線寬度不要大于觸摸連線的寬度、不能過高頻和電源線。
5、電源的布線，首先要以電路區塊分割，觸摸芯片能有獨立的走線到電源正端，若無法獨立的分支走線，則盡量優先提供觸摸電路后再接到其他電路。接地部分也相同，希望能有獨立的分支走線到電源的接地點，也就是星型接地，避免與其他電路的干擾。


技術支持：

我們專業承接觸摸小家電、LED觸摸調光方案的開發，更多信息及方案咨詢，請與我們聯系。
