JTW90213七彩色單通道鍵抗干擾觸摸芯片電容觸控IC小家電LED方案開發
概述：
JTW90213是一顆單鍵觸摸輸入，默認輸出低電平的七色觸摸芯片，可用于節日彩燈，商場廣告燈或其余用途的各種裝飾燈。
特點：
工作電壓范圍寬：2.0V-5.5V
內建穩壓電路給觸摸使用，提供穩定、可靠的工作環境
工作電流小
工作電流1.9mA（@VDD=3.3V，無負載）
觸摸響應快
抗干擾性能強。高抗干擾性，近距離、多角度手機干擾的情況下，觸摸響應靈敏度及可靠性不受影響。
觸摸靈敏度調整靈活。可以經由調整CAP腳的外接電容來調整靈敏度，電容越大越靈敏度越高。
面板材料多樣化：絕緣材料。如普通玻璃、有機玻璃、鋼化玻璃、塑膠等。
面板厚度：亞克力材質0-10mm，不同材質的面板厚度有所差異。
封裝：SOP8
功能描述：

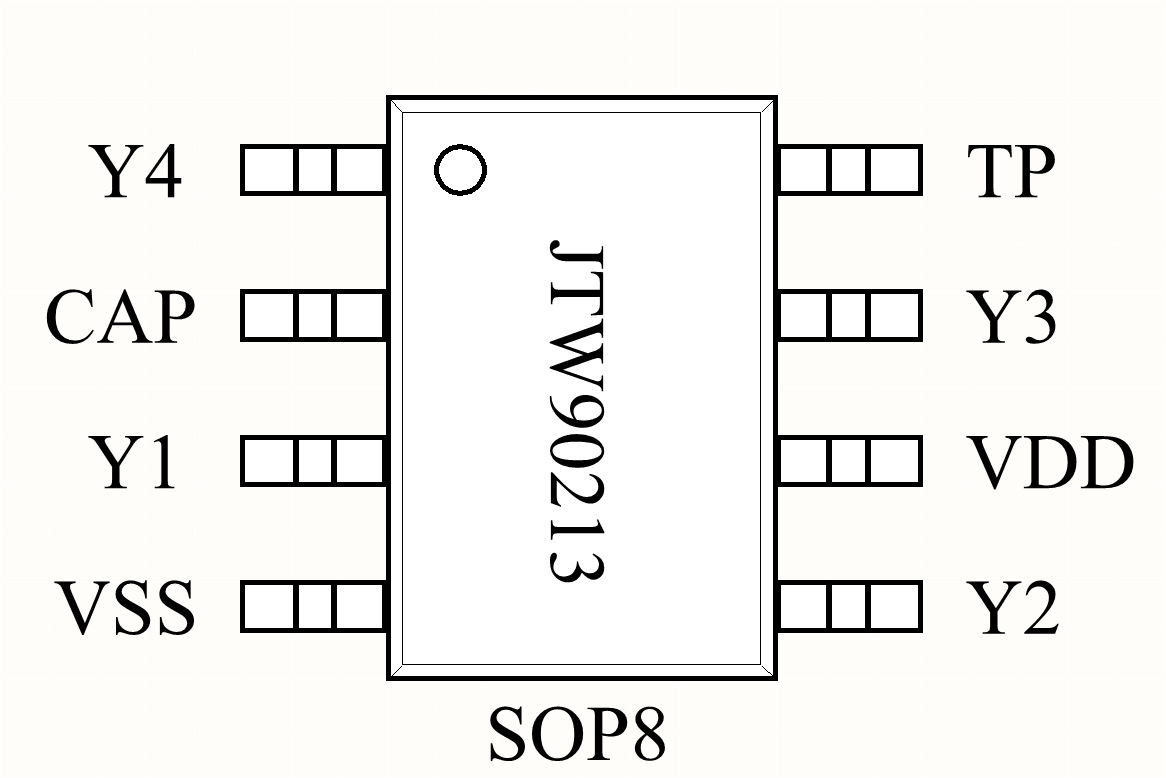

管腳定義：

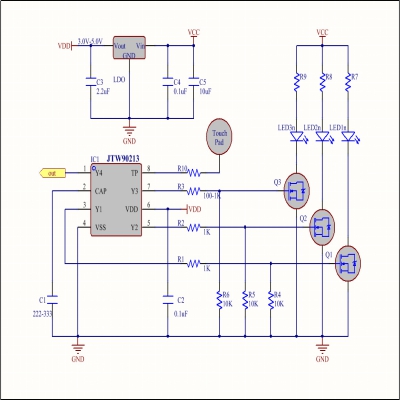

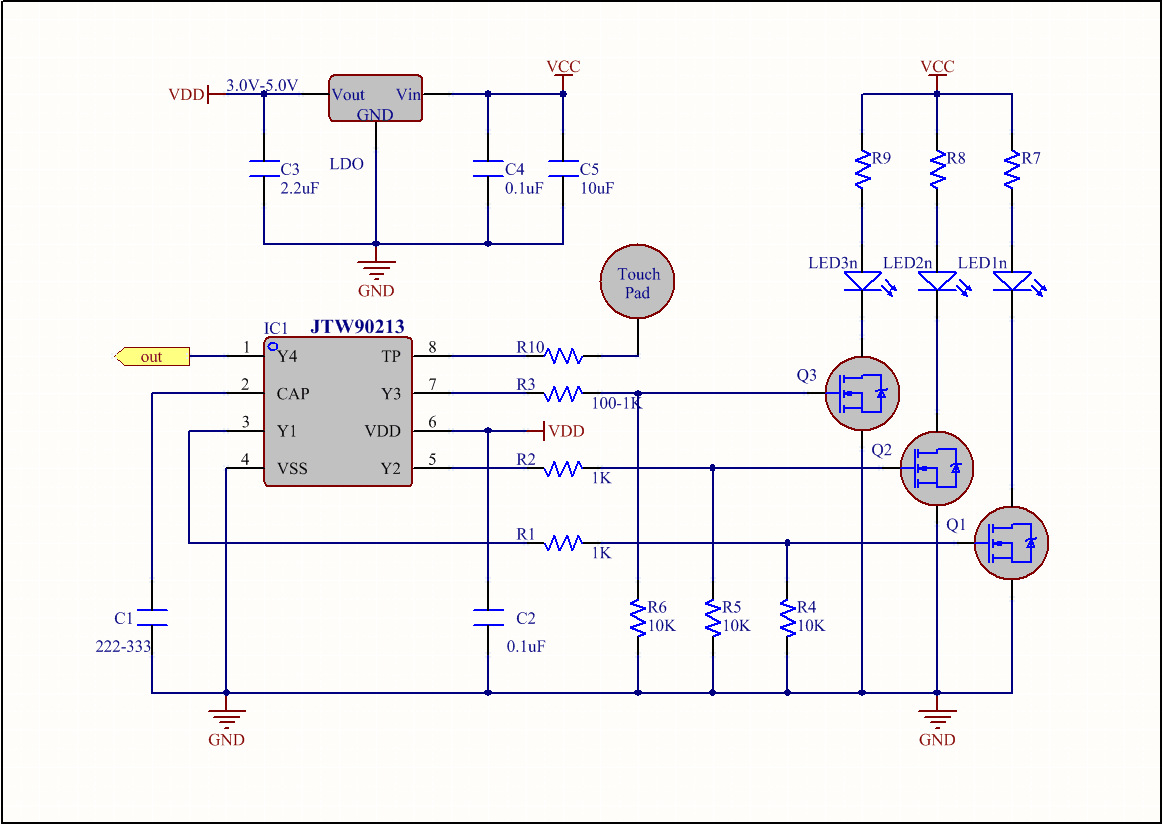

應用電路：
PCBLayout
外形：
觸摸PAD可以是任何形狀，但盡量集中在正方形、長方形、圓形等規則的形狀以確保良好的觸摸效果，避免將觸摸PAD設計成窄長的形狀。
尺寸：
尺寸建議在8*8mm-15*15mm之間，最小4*4mm，最大30*30mm，太小了觸摸靈敏度不夠，太大了容易受到干擾。
位置：
觸摸PAD盡量靠近芯片放置。觸摸PAD到芯片的位置要分布均勻。
Layout注意事項
PCBLayout最關鍵的兩點是減少PCB的基準電容和避免干擾。
為了增大抗干擾性，避免被其他干擾：
1、觸摸PAD周圍敷銅接地。敷銅到觸摸PAD的距離要大于等于1mm，建議在2mm間距最佳，距離太近將會降低觸摸的靈敏度。
2、觸摸PAD底部不要走線。
3、觸摸PAD到芯片間的連線盡量短和細。連線寬度0.15-0.2mm為最佳，連線周圍敷銅，連線到敷銅的距離保持在0.5-1mm之間。
4、觸摸PAD到芯片間的連線底部盡量不要過線，不能避免的情況下過線寬度不要大于觸摸連線的寬度、不能過高頻和電源線。
5、電源的布線，首先要以電路區塊分割，觸摸芯片能有獨立的走線到電源正端，若無法獨立的分支走線，則盡量優先提供觸摸電路后再接到其他電路。接地部分也相同，希望能有獨立的分支走線到電源的接地點，也就是星型接地，避免與其他電路的干擾。
技術支持：
我們專業承接觸摸小家電、LED觸摸調光方案的開發，更多信息及方案咨詢，請與我們聯系。
