Arduino 光學指紋辨識模組 UART 通訊 可儲存 127 組容量 提供范例函數庫

Arduino 光學指紋辨識模組 UART 通訊 可儲存 127 組容量 提供Arduino使用范例與函數庫

Arduino 光學指紋辨識模組為集成了光路和指紋處理部分的一體化指紋處理模組，具有體積小、功耗低、介面簡單的特點，可靠性高、識別速度快、干濕手指適應性好，指紋搜索速度快。指紋圖像讀取時，對干濕手指都有靈敏的反應和判斷，獲得最佳的成像品質，適用人群廣泛。也可定制自學習適應功能，根據使用者的習慣、氣候等的變化自動調整參數，做到更好的匹配。具備自學習功能，指紋識別過程中，提取新的指紋特征值識別成功后將該特征值融合到之前的指紋 特征中，實際使用過程中越用越好用。

Arduino 光學指紋辨識模組 還具備感應手指功能，當手指按壓到指紋采集面時，模組 Touch 腳輸出高電平。 Arduino 光學指紋辨識模組 通訊介面為 USB 和 UART 兩種通信介面, 本模組作為從設備，由主設備發送相關命令 對其進行控制。 1.2 工作原理通過光學成像原理，手指內側表面的皮膚凹凸不平產生的紋路，會形成各種各樣的指紋圖像，皮膚的紋路在圖案、中斷點和交叉點上各不相同，在資訊處理中將它們稱作“特征點”，每個手指的特征都是不同的， 也就是說，是唯一的，依靠這種唯一性，我們就可以把一個人同他的指紋對應起來，通過對他的指紋和預先保存的指紋進行比較，就可以驗證他的真實身份。指紋識別系統通過特殊的光電轉換設備和影像處理技術，對指紋進行采集、分析和比對，可以自動、 迅速、準確地鑒別出個人身份。系統主要包括對指紋圖像采集、指紋影像處理、特征提取、特征值的比對 與匹配等過程。

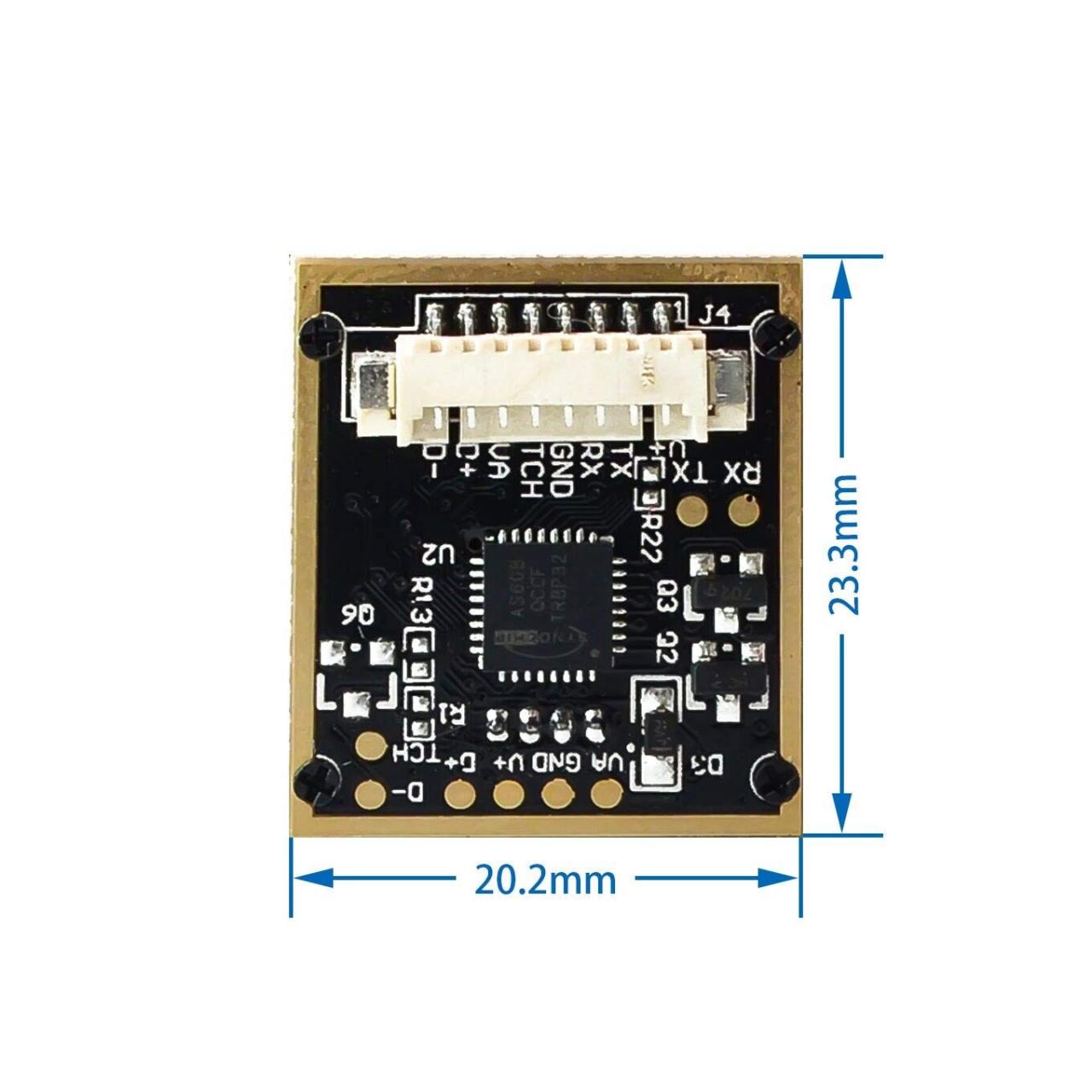

接腳說明

1 +3.3V In 模組電源正輸入端。

2 TX Out 串列資料輸出。 TTL 邏輯電平。

3 RX In 串列資料登錄。 TTL 邏輯電平。

4 GND － 信號地。內部與電源地連接。

5 Touch Out 感應信號輸出，預設高電平有效

6 TouchVin In 觸摸感應電源輸入端，3.3v 供電

7 D+ － USB D+

8 D- － USB D-
