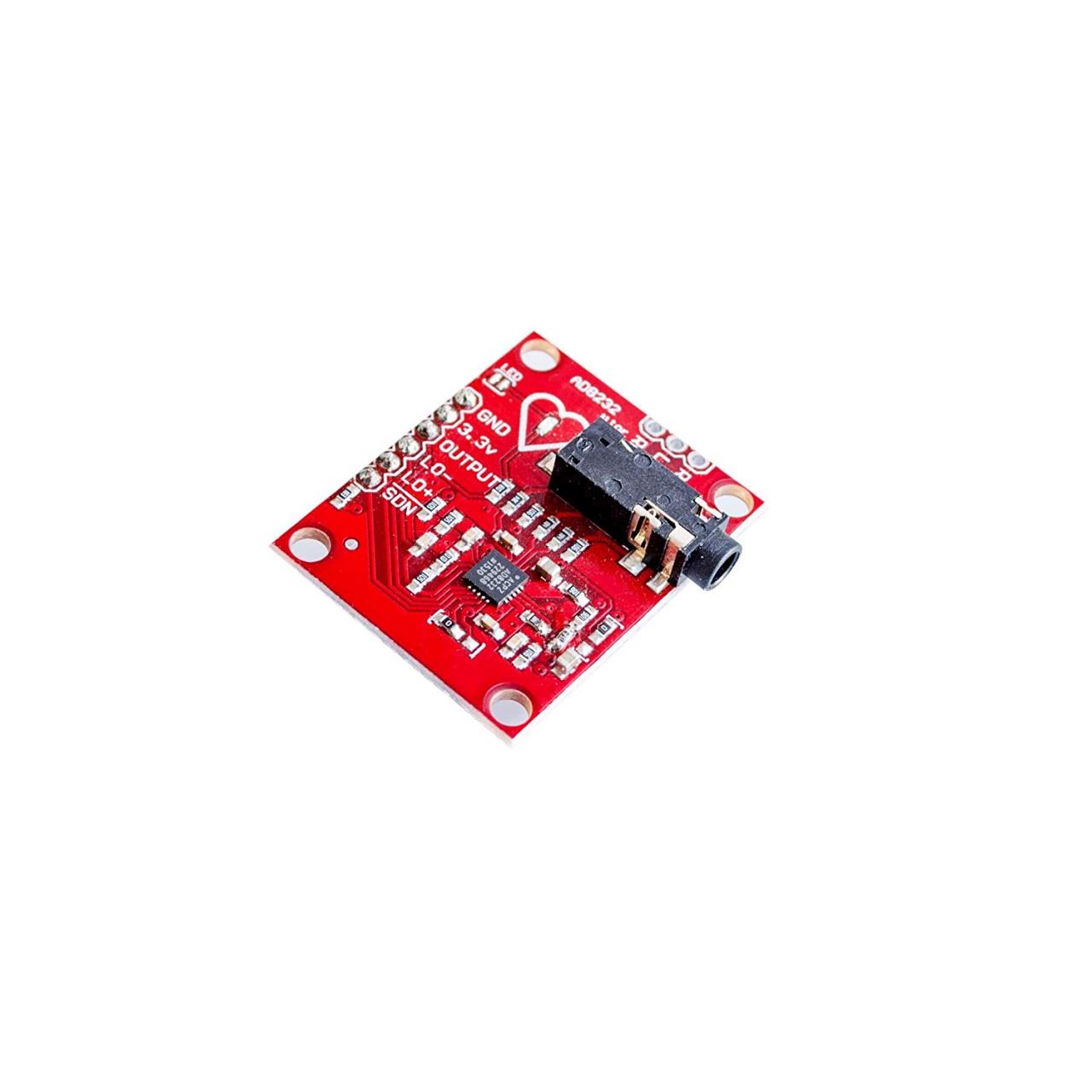

AD8232 心律監測感測器模組測量脈搏 ECG Kit 心跳心電感測器 副廠

AD8232是一款用于ECG及其他生物電測量應用的集成信號 調理模組。該器件設計用于在具有運動或遠端電極放置產 生的雜訊的情況下提取、放大及過濾微弱的生物電信號。該設計使得超低功耗模數轉換器(ADC)或嵌入式微控制器 能夠輕松地采集輸出信號。 AD8232采用雙極點高通濾波器來消除運動偽像和電極半電 池電位。該濾波器與儀表放大器結構緊密耦合，可實現單 級高增益及高通濾波，從而節約了空間和成本。 AD8232采用一個無使用約束運算放大器來創建一個三極點 低通濾波器，消除了額外的雜訊。使用者可以通過選擇所有 濾波器的截止頻率來滿足不同類型應用的需要。

為了提高系統線路頻率和其他不良干擾的共模抑制性能， AD8232內置一個放大器，用于右腿驅動(RLD)等受驅導聯 應用。 AD8232包含一項快速恢復功能，可以減少高通濾波器原本 較長的建立長尾現象。如果放大器軌電壓發生信號突變(如 導聯脫離情況)，AD8232將自動調節為更高的濾波器截止 狀態。該功能讓AD8232可以實現快速恢復，因而在導聯連 接至測量物件的電極之后能夠盡快取得有效的測量值。
