同步PFM升壓DC/DC轉換器--AP2203
一概述
AP2203系列是PFM控制的開關型DC/DC升壓穩壓芯片，其內部主要由參考電壓基準，振蕩器，比較器組成，輸出電壓紋波低，轉換效率高，帶載能力強。AP2203外圍僅需一個電感和一個電容。當CONT點電壓超過限定值時保護電路會關斷內置場效應管以防止器件損壞。其保護特性及小封裝和低功耗特性非常適合應用于便攜式產品。
二 特性 *最高效率:95% *最高工作頻率:300KHz *低靜態電流：15uA *輸出電壓:2.5V～5.0V（步進0.1V） *輸出精度:±2.5% *輸入電壓：0.9V～5.0V *低紋波，低噪聲
三應用
*數碼相機、電子辭典、PDA等便攜式產品
*無線鼠標、鍵盤
*微處理器

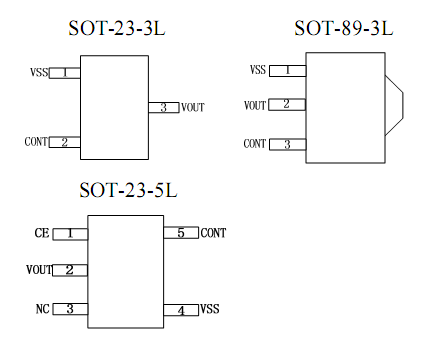

四封裝

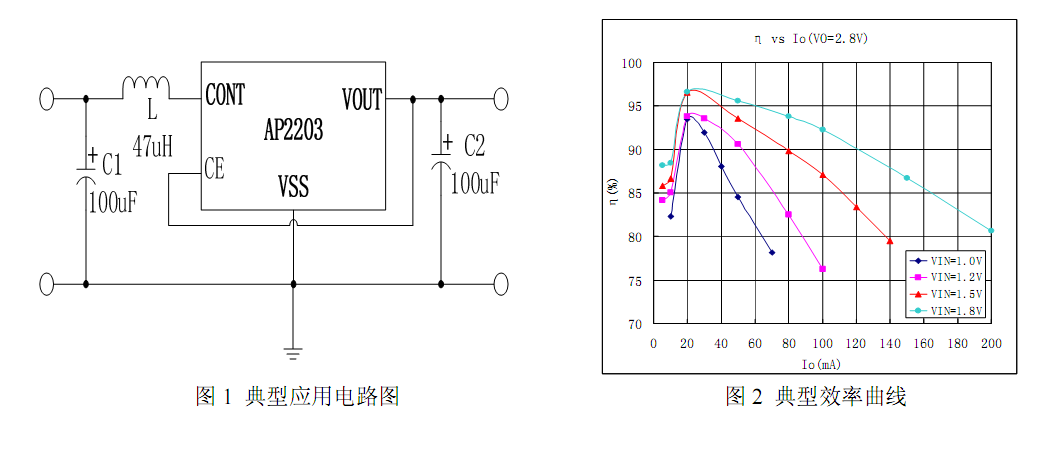

五應用電路
