5-10節電池保護IC--IP3266
一
概述
IP3266系列內置高精度電壓檢測電路和延遲電路，是用于5-10節串聯鋰離子、聚合物和磷酸鐵鋰可充電電池保護的IC。IP3266內置高精度檢測電路，支持過壓、欠壓、三段過放電流保護、充電過流保護、斷線檢測保護功能。IP3266內置充放電NTC檢測電路，對電池進行高低溫保護。
二
特性
*高精度電壓檢測保護
*過充檢測電壓VCU：
3.6V~4.0V,step 50mV
4.0V~4.575V,step 25mV
精度：±25mV
*過充恢復電壓VCL：
3.45V~3.85V,step 100mV
3.85V~4.40V,step 50mV
精度：±50mV
*過放檢測電壓VDL：
1.8V~2.1V，step 50mV
2.1V~3.0V，step 100mV
精度：±80mV
*過放恢復電壓VDR：
2.0V~3.1V，step 100mV
*三段過電流檢測功能
*過電流檢測電壓1：
0.03V~0.34V，step 10mV
精度:±10mV
*過電流檢測電壓2：
0.06V~0.68V，step 20mV
精度：±20mV
*短路檢測電壓：
0.6V~1.2V@0.2V/Step，精度：±0.05V
*通過外接電容可設置過充電檢測延遲時間、過放電檢測延遲時間和過流檢測延遲時間.
*可省CCT/CDT電容，通過芯片內部設置過充和過放延遲時間
*充電過流保護功能
檢測電壓：0.03V~0.34V，step 10mV
精度：±10mV
*支持充電和放電NTC高低溫保護
*斷線檢測功能
*超低功耗：
封裝：TSSOP24
三
應用
*鋰離子可充電電池組
*聚合物可充電電池組
*磷酸鐵鋰可充電電池組
四

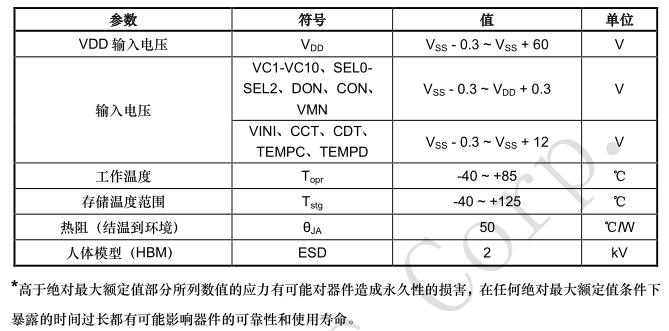

參數
五

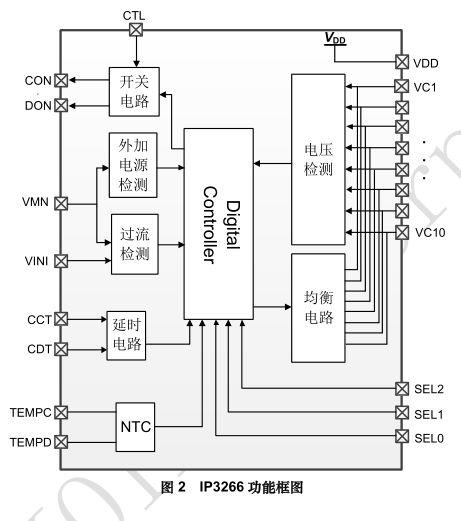

框圖
