精心設計的一款LED驅動模塊。該模塊具有3路PWM端口，可以用于控制RGB三種顏色的彩色燈（也有RGBW 4路PWM版本，需提前聯系銷售）。配合電源系統，模塊可以和手機APP直接相連接，通過手機驅動控制LED燈條、七彩燈等。

藍牙m(xù)esh智能燈控模塊主要用于PWM LED彩燈驅動?？煞奖愕耐高^手機APP對LED燈進行色彩、亮度、色溫、內置多種固定模式、麥克風律動、音樂律動等功能。

金城天瑞LED智能彩燈的優勢：

* 藍牙版本 Bluetooth V4.0 BLE

* 供電電壓 2.0V~3.6V

* 耗電電流 正常工作電流約15mA，深度睡眠（關機）電流2uA

* 工作溫度 -40 ~ +85 ℃

* 射頻頻率2.4GHz

* 支持250kbps，500kbps，1Mbps，2Mbps 的數據速率

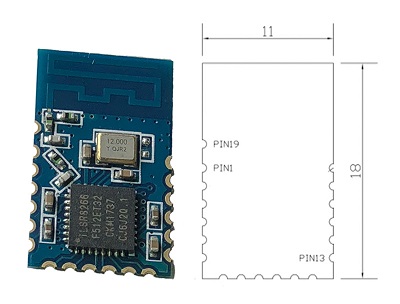

* 尺寸超小，11 * 18mm，方便用戶集成與大多數便攜設備中

* PWM工作頻率2KHz

注意：GT-MLED01系列藍牙模塊對電源供電電路有一定的要求：3.3V的供電電壓的紋波系數要小于200mV,最小輸出電流要大于20mA (3.3V穩壓器件選擇時需要根據實際電路的電流來決定)。

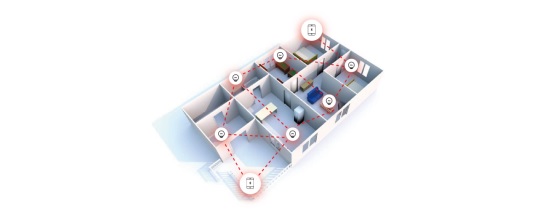

MESH燈示意圖

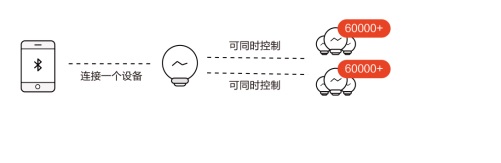

每個網絡支持60000多個設備，只需要連接其中任何一個即可控制整個網絡

MESH組網，設備相互中繼、路由，只要節點距離滿足，無通信死角

APP簡單介紹：

Mesh藍牙燈的測試APP：RGBW調光

步驟：
1、藍牙燈供電；
2、打開APP：RGBW調光；

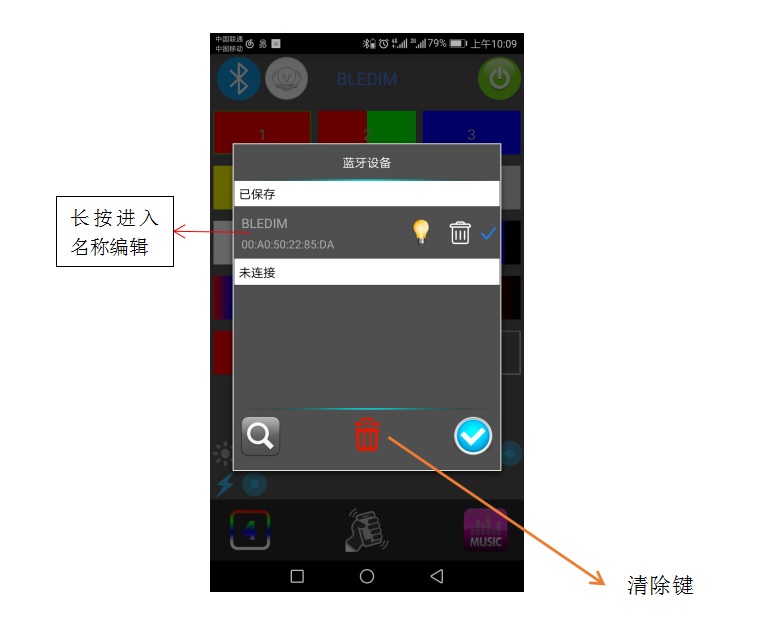

3、進入主界面，如下圖，APP會自動搜索設備，點擊設備連接，顯示如下，設備與手機連接成功！（清除鍵用于清楚所有設備的連接記錄），長按設備名稱可進入編輯模式，自定義名稱；

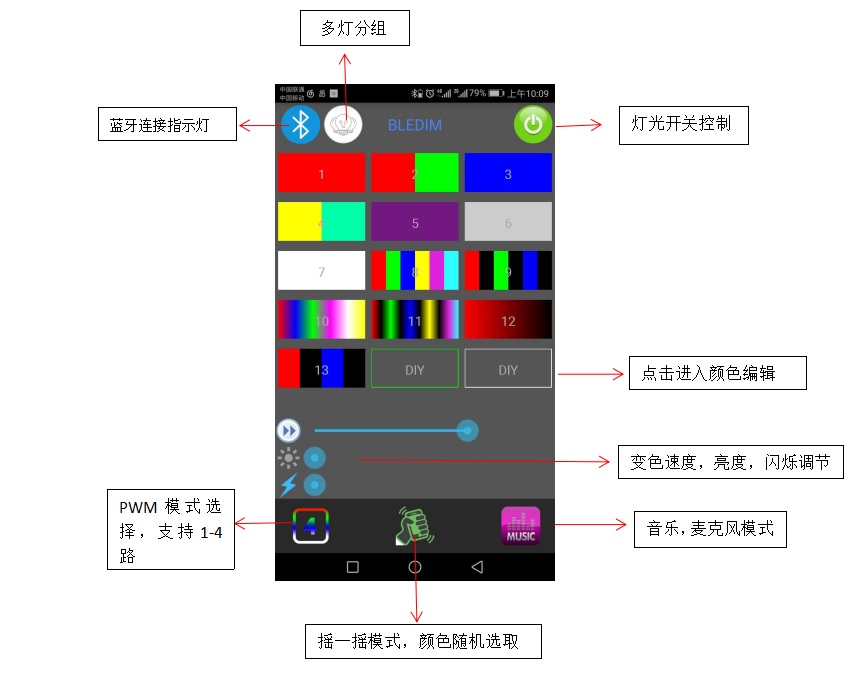

4、連接完成后進入主控制界面，如下圖：
