方案簡介
近年來變頻控制因其節能、靜音及低顫動而得到廣泛的關注和應用，基于ARM/DSP 的高性能驅動方案為中大功率三相電機提供了高性能、多控制方式的解決方案，其主要應用于對電機控制的性能、實時性方面要求比較高的場合，如工業縫紉機、數控機床、白色家電、工業風機等。 該方案采用32位ARM/DSP作為主控芯片；為了減少電路的復雜度，提高可靠性，采用智能功率模塊作為電機功率驅動部分；該方案整合目前常用的電流檢測電路，以適應于不同電機及不同控制方式的要求；同時由于采用了高性能的MCU，更多類型的通信接口可被靈活應用，如：URAT、CAN、RJ45等。
其主要涵蓋的電機類型及控制方式：
電機 | 技術 | 控制環路 | 反饋 |
交流感應（ACI） | V/F | 速度 | 轉速表 |
FOC | 速度和轉矩 | 轉速表 | |
FOC | 速度和轉矩 | 無傳感器 | |
永磁同步/無刷直流（PMSM/BLDC） | FOC | 速度和轉矩 | 編碼器 |
FOC | 位置、速度和轉矩 | 編碼器 | |
FOC | 速度和轉矩 | 無傳感器 | |
無刷直流（BLDC） | 梯形 | 速度和轉矩 | 霍爾 |
梯形 | 速度和轉矩 | 無傳感器 | |
步進（STEPPER） | 微步 | 位置、速度和轉矩 | 無傳感器 |
高性能電機控制帶來的更高價值：
可變速控制 無傳感器控制
矢量控制 多軸控制
空間矢量PWM 靈活的通信接口
更高的電機效率 每個控制器可控制更多的電機
更高的控制效率 更豐富的系統功能
更高的功率級效率 更高的可靠性和穩定性
更高的性價 一個平臺可支持更多的產品

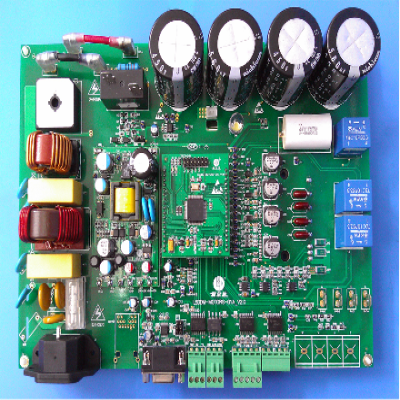

方案圖片：

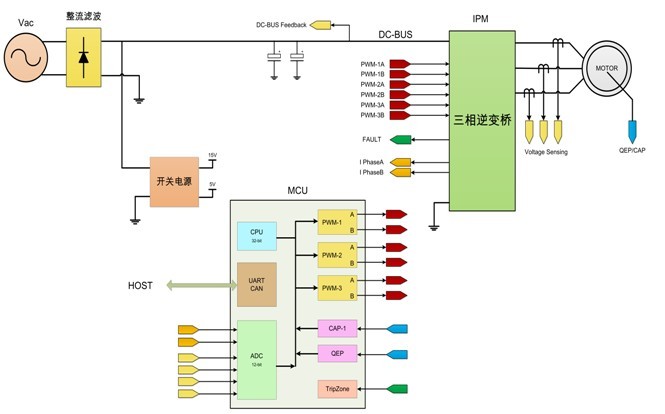

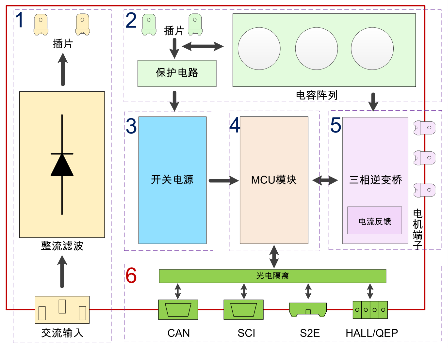

方案框圖：
工作電壓：48V~220V；
驅動功率：0~2KW；
控制器：ARM、DSP；
主機通信：CAN、UART、RJ45；
連接方式：隔離、非隔離；
電機類型：BLDC、PMSM、ACIM、STEPPER；
