疾控新風系統控制板技術方案
疾控新風系統控制板技術方案
1. 系統功能
1. ●需實時監測凈化環境中空氣的CO2，PM2.5實際數值；
2. ●需實時監測凈化環境中空氣的風量大?。ㄍㄟ^溫度傳感器檢測）；
3. ●需實時監測凈化環境中空氣的溫濕度數值(預留硬件接口)；
4. ●需具有對空氣凈化和殺菌功能；
5. ●滿足具有手動、自動、睡眠、狙擊四種模式且可自由切換；
6. ●兩個工作風機可單獨自由調節風速；
7. ●五個空氣閥門可單獨調節正反轉和轉速；
8. ●凈化環境的空氣數值和狀態可實時顯示；
9. ●帶WIFI功能，且可實時顯示狀態；
10. ●帶射頻遙控器功能，遙控器控制設備的開關機；
11. ●需有電路及負載的保護功能；
12. ●需帶維護、故障報警提醒顯示；
13. ●帶童鎖功能；
14. ●帶數碼管顯示及觸摸功能；
15. ●顯示帶燈光可調節功能；
16. ●需帶有定時消毒功能；
17. ●可通過微信小程序讀取數據，具有遠程控制功能；
18. ●需帶有硬件開關功能：門打開時系統自動停電；
19. ●具有遠程更新程序功能；
2. 傳感器及模塊參數
序號 | 型號及品名 | 技術參數 | 控制方式 | 圖片 |
1 | PM2008（1個） （四方光電） | 檢測原理：光散射原理 | 控制板為傳感器提供DC 5.0V±2%；紋波＜100mV供電電壓；并檢測傳感器工作環境條件是否滿足要求。滿足條件8秒后開始測量，MCU通過串口通訊讀取傳感器參數，數據刷新頻率為1Hz。 | |
2 | CM1106（1個） （四方光電） | 檢測原理：非分光紅外技術（NDIR） 檢測量程：400~2000ppm（可擴展至5000ppm） 上電穩定時間：30s 數據刷新時間：1s 檢測精度：±（50ppm+5%） 工作條件：-10~50℃，0~95%RH 以下（非凝結） 工作電壓：DC 5.0V±2%；紋波＜50mV 工作電流：平均工作電流＜30mA 型號輸出：1.UART_TTL（3.3V） 2.PWM（3.3V） 3.IIC（定制） 產品尺寸：W33*H19.7*D11.4（mm） | 控制板為傳感器提供DC 5.0V±2%；紋波＜50mV供電電壓；并檢測傳感器工作環境條件是否滿足要求。滿足條件30秒后開始測量，MCU通過串口通訊讀取傳感器參數，數據刷新頻率為1Hz。 | |
3 | 直流無刷外轉子電機（2個） 用于控制新風風機和排風風機 | 工作電壓：DC24V 三相電機：三相四線制 速度設置：可設置電機轉速 速度返回：可讀取電機實際速度 保護：具備過流保護，過壓保護，過熱保護功能 通訊協議：1.UART（3.3V/5V） 3.485通訊 | 控制板提供DC24V工作電壓。MCU與電機通訊，可設置電機工作參數，并讀取電機實際運行狀態值。 | |
4 | 35BYJ46步進電機（5個） 用于控制5個閥門的開啟和關閉 （江蘇雷利） | 輸入電壓：DC12V 電阻：130R 頻率：100Hz 步距腳：7.5°/85 | 控制板提供DC12V工作電壓。MCU通過步進電機驅動模塊控制電機正反轉和轉速。 | |
5 | 靜電發生器（1個） （客戶提供） | 輸入電壓：AC220V 功率：20W | 控制板提供AC220V/50Hz工作電壓。MCU通過可控硅控制靜電發生器的開啟和關閉。 | |
6 | 隔離變壓器 | 輸入電壓：AC220V 輸出電壓：AC220V（隔離電壓） 輸出功率：30W | 采用隔離后的電壓給靜電發生器供電。 | |
7 | NTC（1個） 溫度傳感器 | 零功率標稱電阻:10K 阻值精度：3% B值范圍：3950 工作溫度范圍：-40℃～+120℃ | MCU通過AD采樣讀取傳感器探測溫度值，并計算出通風量。 | |
8 | ESP-WROOM-02D（1個） WiFi模塊 (樂鑫) | 工作電壓：3.0～3.6V 工作電流：AP 平均為74mA；STA 平均為32mA 工作溫度：-20～85℃ 通訊方式：TTL串口通訊 尺寸：22.0 x 13.5 x 2.7（mm）(L*W*H) | 控制板提供3.3V工作電壓。MCU通過串口與模塊通訊，模塊數據采用透明傳輸模式或HTTP模式上傳至服務器，實現與手機和網絡的通訊。 | |
9 | AC220V轉DC24V/5A | 輸入電壓：AC180-260V 輸出電壓：DC24V 輸出電流：5A 保護：限流保護，過溫保護，過壓保護 工作溫度：-40°C ~ +85°C | 為控制板提供穩定的DC24V/5A輸出電源。 | |
10 | TCOOP-M005-EUP3476降壓模塊 | 輸入電壓: 9-28V 輸出電壓：3-15V(可調),默認12V 持續輸出電流：2.4A 效率：95% 工作溫度：-40°C ~ +85°C 尺寸：25.5*16*6（mm） | 為控制板提供穩定的DC12V/2A輸出電源。 | |
11 | TCOOP-M001-FR9801降壓模塊 | 輸入電壓：7-18V 輸出電壓：5V 輸出紋波：50mV 最大持續輸出電流：1.6A 工作效率：>=94% 保護：限流保護，過溫保護，過壓保護 開關頻率：600KHz 工作溫度：-40°C ~ +85°C 待機電流：200uA | 為控制板提供穩定的DC5V輸出電壓。 | |
12 | TCOOP-M016-STM32F103C8T6處理器 | CPU:ARM 32-bit Cortex-M3 CPU Core,72MHZ; 內存：64KB; 存儲容量：16GB; 通訊接口：3個RS232/485 COM接口 模擬量采集模塊：16通道12位AD轉換器 | MCU中央處理器。 | |
13 | TCOOP-M006-APT8L08SE觸摸模塊 | 工作電壓：2.5-5.5V（按鍵的精度靈敏度不受外界電壓，溫度變化影響） 觸摸通道：8通道 通訊協議：IIC 功耗：40uA@5V 精度控制：外部電容精度調節，軟件控制寄存器精度調節 工作溫度：-40°C ~ +85°C | 控制板提供3.3V供電電壓?？赏ㄟ^軟件調節觸摸靈敏度。 | |
14 | 433M遙控器 | 通訊距離：15-30米 頻率：433M 尺寸：86*40*7（mm） 供電方式：CR2025/160mAH(紐扣電池) | 通過遙控器控制系統開關機 |

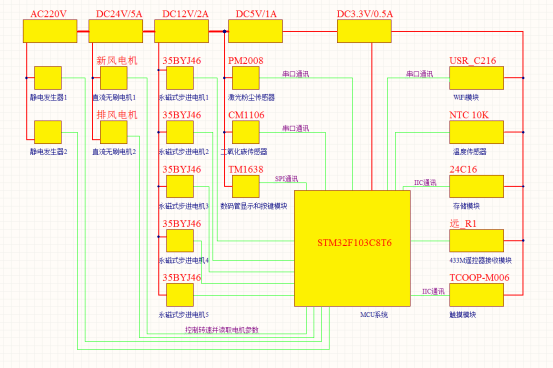

3. 功能模塊圖

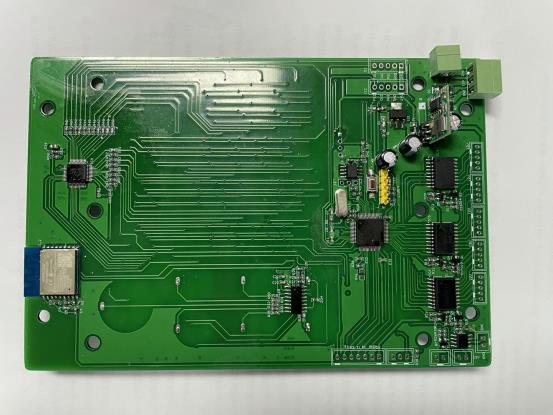

4. 實物示例
