1.      系統功能

1.      ●需2路開關量輸入信號；

2.      ●需2路24VDC繼電器輸出，繼電器為常開觸點；

3.      ●需1路PT100測量信號；

4.      ●需1路4-20mA壓力測量信號；

5.      ●需帶1路直流電機調速控制，直流電機電壓為100 V；電機功率200W或300W；

6.      ●需帶一塊7寸電容觸摸屏；

7.      ●電源為AC220V輸入；

8.      ●需帶存儲功能；

9.      ●需1路AC220V轉DC24V/2A的開關電源模塊；

10.      ●需1路DC24V轉DC5V/2A的電源模塊

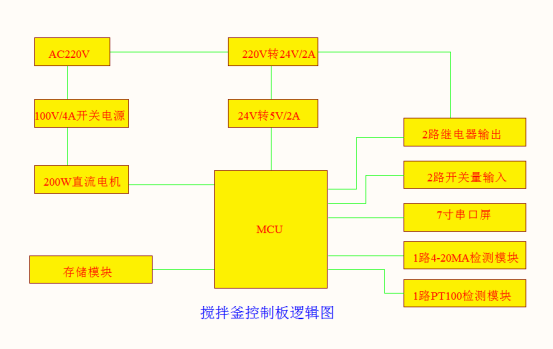

2.      功能模塊圖

3.      軟件功能

1.2路開關量輸入&輸出信號：

        X0&X1(觸摸屏上做兩個按鈕，名字分別為上升&下降),兩路開關量輸出信號:Y0&Y1(常開觸點：輸出24VDC)。當X0信號時，YO有輸出。當X1信號時，Y1有輸出。

2.1路PT100測量信號：

        PT100溫度范圍(-50℃到300溫度)。

3.1路壓力測量信號：

        壓力變送器輸出4-20mA模擬量信號。對應的壓力顯示范圍可修改(壓力上限&壓力下線)。壓力顯示范圍值與4-20mA信號成線性轉換。

        壓力變送器的上限和下限可通過觸摸屏在線修改。

4.1路直流電機調速控制：

        電機轉速使用范圍0-500RPM/Min，觸摸屏界面可以設定給定轉速。電機轉速控制為開環控制。觸摸屏界面上可對電機進行正反轉操作。電機功率200w或300w。

5.開機后，顯示本公司Logo和公司名稱&中英文切換按鈕，2秒后顯示主界面:設定轉速&溫度&壓力，電機啟&停按鈕。

        二級操作界面。有上升，下降按鈕。壓力的上限設置和壓力下限設置。

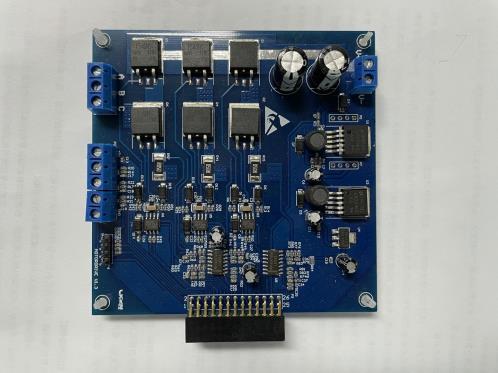

4.      實物示例
