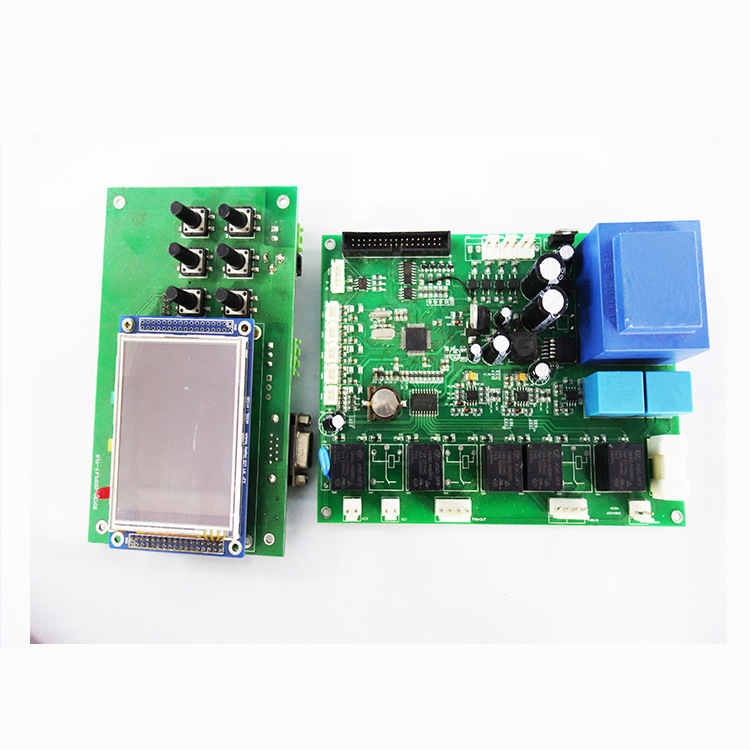

工業過濾分離設備控制系統
功能介紹：
控制線路板用于自動反清洗過濾器的自動控制，主要控制對象包括供水泵、旋轉電機（需調速）、調節閥、開關閥、壓力、流量、液位等儀表，要求控制線路板采集現場儀表、閥門等信號，根據工步圖進行程序控制，完成過濾器運行過程的自動控制及清洗過程的半自動控制。
控制板性能：
處理器 | 工業級ARM32位處理器，頻率72MHZ，工作溫度-40~+105°C。 |
顯示屏 | 10.1寸觸摸電阻屏分辨率1024*600。 |
可編程串口屏，主板與觸摸屏用RS232或RS485通信。 | |
界面 | 軟件具有輸入輸出測試界面 |
輸入 | 1路壓力變送器4-20mA輸入接口。 |
2路流量計4-20mA輸入接口。 | |
25路隔離數字信號輸入。 | |
輸出 | 5路繼電器干結點輸出。 3路大電流繼電器輸出。 15路數字隔離MOS管驅動輸出，每路獨立保險。 |
1路氣動閥開度4-20mA輸出接口。 | |
1路旋轉電機4-20mA輸出接口。 | |
1路485通道，兼容Modbus協議。用于和DCS通信。 | |
電源 | 外接DC24V電源，控制板內部DC/DC電源模塊。 |
2G模塊通信 | 可通過2G模塊與云端或手機通信，反饋設備的當前壓力、流量、頻率、閥門狀態、運行狀態到云端或手機。主動發送（定時發送 故障發送）信息，被動發送（查詢）信息，遠程查詢參數。 |
數據存儲 | TF存儲記錄設備運行參數、異常參數。 記錄數據包括壓力（壓差）、流量、電機實際運行督工率等，記錄頻率為每1分鐘記錄一次。 |
特點 | 主板設計符合EMC（電磁兼容性）規范要求，性能穩定可靠。 電路線路設計，采用主板、觸摸顯示屏分離。 |
