基于 ML51 開發的 TWS 耳機充電倉方案，主要有與耳機數據通信和充放電管理兩大功能。通過 pogo pin 與耳機進行數據通信，實現彈窗等需要數據通信才能實現的功能；電池充電管理單元，有內置鋰電池過充、過放、短路、過流等保護功能，系統穩定可靠。

• 方案特色


  -	通過 2 個 pogo pin 與藍牙耳機單線通訊
  -	通過霍爾傳感器，實現盒子的開合檢測
  -	高精度電池電壓、電流檢測
  -	充放電管理
  -	3 個 LED 燈可實現多種顯示效果
  	支持 Micro USB/Type-C/Lightning 三種電源輸入接口
  -	系統待機電流低于 4 μA

• MCU 特點


  ML51 (低功耗高效能 1T-8051)
  -	最高支持 24 MHz 主頻
  -	寬電壓工作范圍：1.8V ~ 5.5V
  -	內置 12 位元 ADC ，內建五階參考電壓
  -	具備強灌電流驅動能力
  -	內置 PDMA
  -	低功耗運行：<15 μA ，睡眠模式：<1 μA

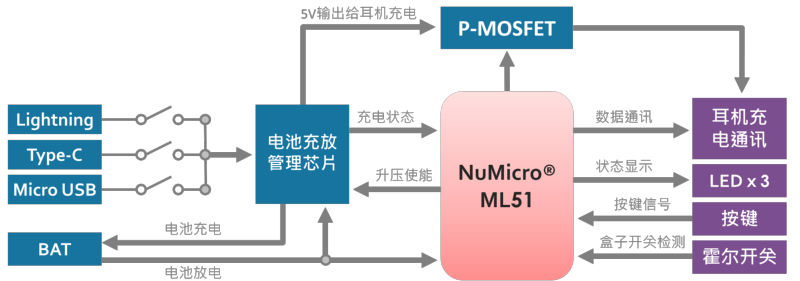

• System Block Diagram


•
