概述：
JTW90207三按鍵調光觸摸芯片

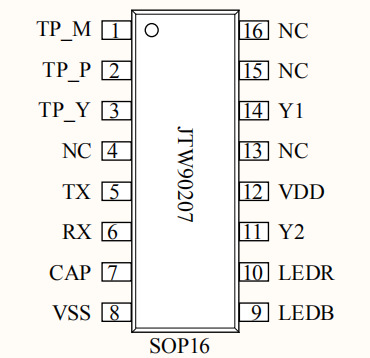

腳位定義：

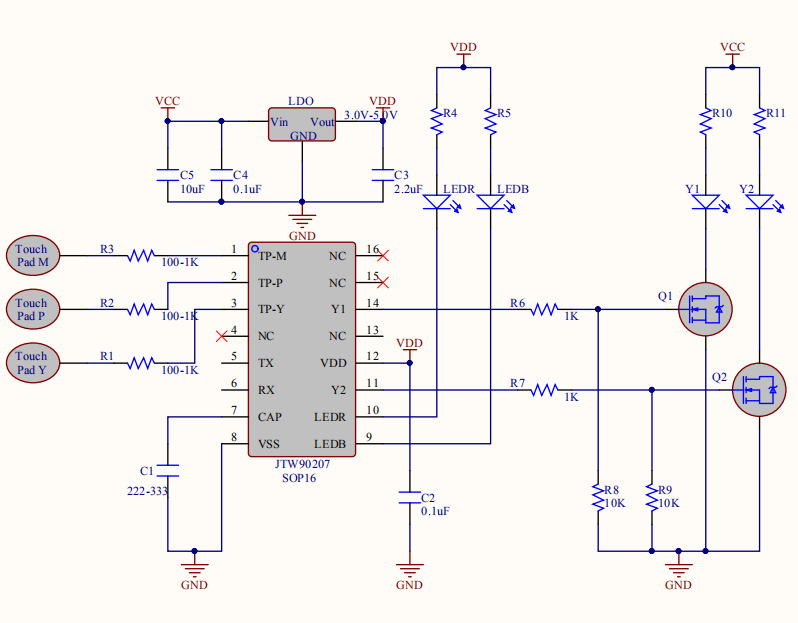

應用電路：
觸摸輸入：
Y（TP-Y）鍵 --- Y1、Y2的切換
P（TP-P）鍵 --- 開關機鍵
M（TP-M）鍵 --- 亮度調節鍵
指示燈：藍燈（LEDB），紅燈（LEDR）；
PWM輸出：Y1、Y2
功能描述：
1、上電指示燈藍燈亮，紅燈滅，Y1、Y2無輸出；
2、P 鍵開機前，Y、M 鍵無功能，
短觸 P 鍵開/關機，關機狀態下長觸P 鍵關閉指示燈，需短觸喚醒
短按 P 鍵開機，藍燈滅，紅燈亮，Y1輸出100%、Y2無輸出
3、開機后，短觸Y鍵實現Y1、Y2 的切換
Y2 --- Y1、Y2 --- Y1 --- Y2 ....... 如此循環
4、在 Y1/Y2 點亮的請款下，長按M鍵實現燈的無級調光
PCBLayout
外形：
觸摸PAD可以是任何形狀，但盡量集中在正方形、長方形、圓形等規則的形狀以確保良好的觸摸效果，避免將觸摸PAD設計成窄長的形狀。
尺寸：
尺寸建議在8*8mm-15*15mm之間，最小4*4mm，最大30*30mm，太小了觸摸靈敏度不夠，太大了容易受到干擾。
位置：
觸摸PAD盡量靠近芯片放置。觸摸PAD到芯片的位置要分布均勻。
Layout注意事項
PCBLayout最關鍵的兩點是減少PCB的基準電容和避免干擾。
為了增大抗干擾性，避免被其他干擾：
1、觸摸PAD周圍敷銅接地。敷銅到觸摸PAD的距離要大于等于1mm，建議在2mm間距最佳，距離太近將會降低觸摸的靈敏度。
2、觸摸PAD底部不要走線。
3、觸摸PAD到芯片間的連線盡量短和細。連線寬度0.15-0.2mm為最佳，連線周圍敷銅，連線到敷銅的距離保持在0.5-1mm之間。
4、觸摸PAD到芯片間的連線底部盡量不要過線，不能避免的情況下過線寬度不要大于觸摸連線的寬度、不能過高頻和電源線。
5、電源的布線，首先要以電路區塊分割，觸摸芯片能有獨立的走線到電源正端，若無法獨立的分支走線，則盡量優先提供觸摸電路后再接到其他電路。接地部分也相同，希望能有獨立的分支走線到電源的接地點，也就是星型接地，避免與其他電路的干擾。
應用范圍：
各種大小家電，娛樂產品
技術支持：
我們專業承接觸摸小家電、LED觸摸調光方案的開發，更多信息及方案咨詢，請與我們聯系。
