自制紅外遙控開關（一）

　　工作/材料：

　　●5V繼電器

　　●CD4017芯片

　　●紅外一體接收頭

　　●兩個9014三極管

　　●一個51K和兩10K電阻，一個4148二極管，一個5V穩壓二極管

　　●一個220uf/50v和一個22uf/25v電容

　　操作步驟：

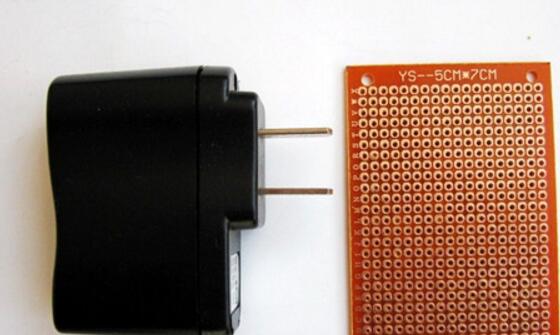

　　用手機充電頭作電源以及焊接用的洞洞板。

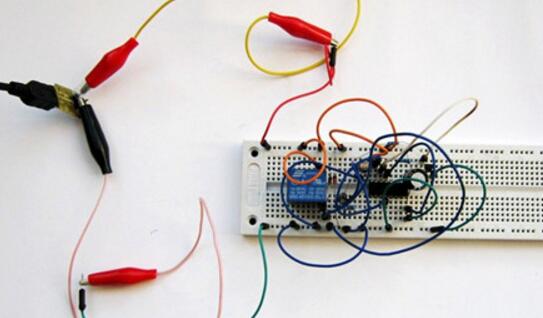

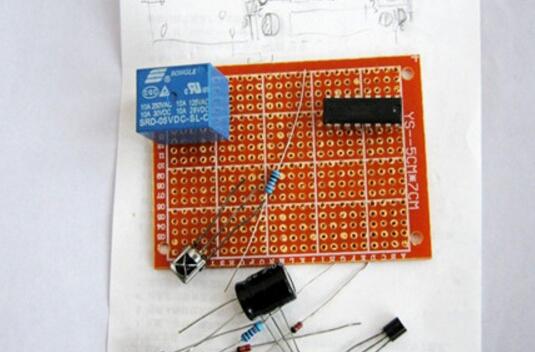

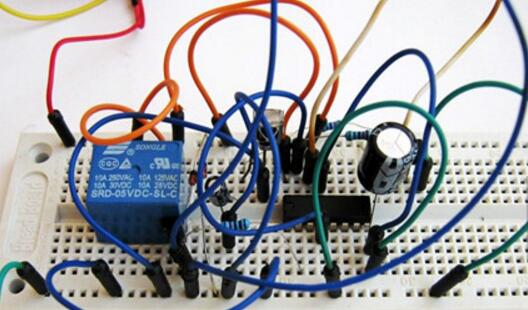

焊接前先在面包板上做試驗。

通電測試?yán)^電器有吸合。

按大體布局畫個草圖準備焊接。

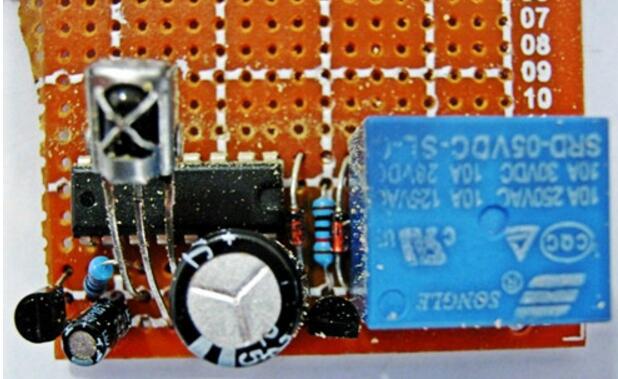

　焊接完成圖。

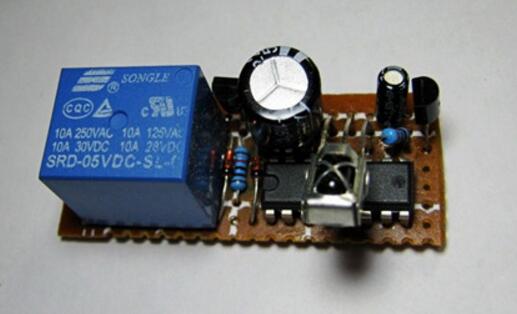

已修整好的樣子。

個山寨的5V500mA手機充電頭用作接收器電源。

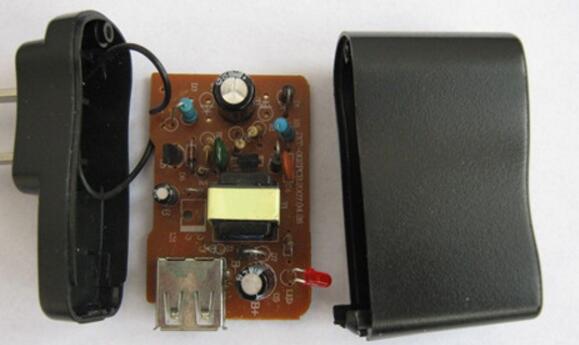

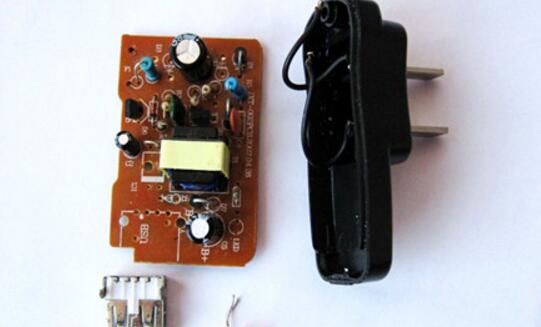

取下電路板和多余的U口及指示燈。

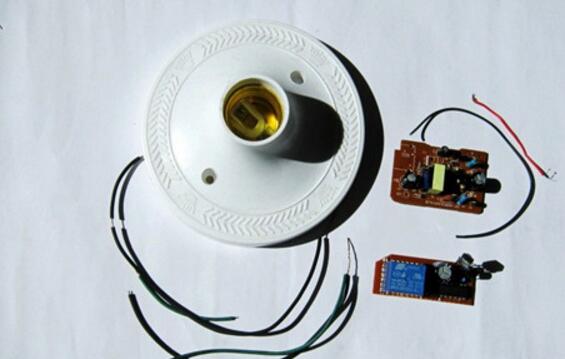

找個平口燈座進行組裝。

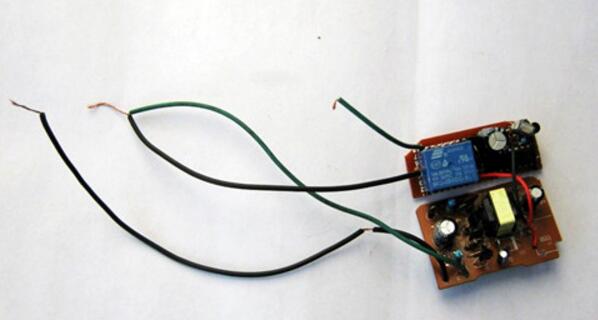

兩電路板連接完成。

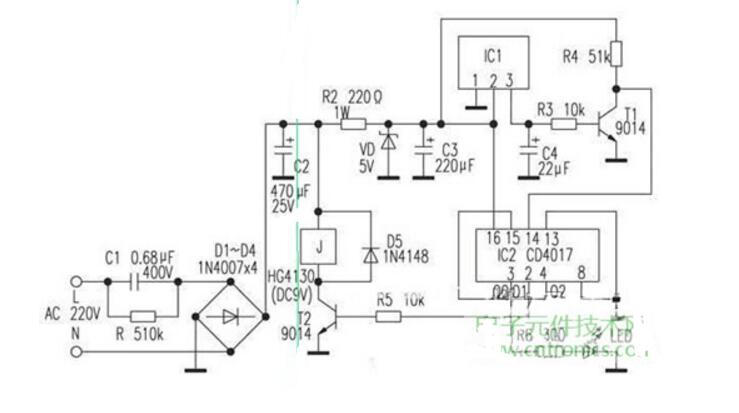

最后再上一張?jiān)O(shè)計電路圖，感興趣的朋友可以試著做一下。按綠線右邊的電路做，左邊用充電頭代替。

自制紅外遙控開關（二）

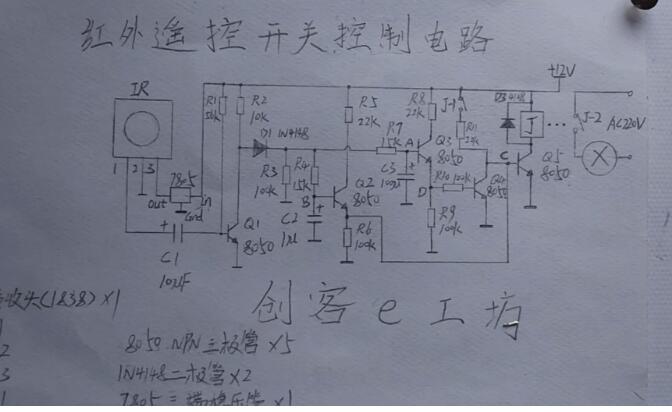

電路原理圖

　　整個電路共用到了5只8050三極管，從左往右看，IR為紅外遙控接收頭，未接收到紅外線信號時，1腳輸出高電平，接收到紅外線信號時，1腳輸出一連串低電平脈沖。R4和C2，R7和C3組成兩個積分電路，Q4，Q5，J組成繼電器控制電路。平時待機或者上電后的初始狀態是Q1導通，Q2截止，Q5截止，繼電器不工作。

　　我們先來分析遙控開機的過程。短按遙控器按鈕（大于0.5s），在這較短的時間內，因C3容量遠大于C2，故B點電位很快升到高電位（約1V左右），而A點電位上升不到0.6V，因此Q3不能導通，只有Q2導通，因Q2導通，所以C點為高電位，Q5導通，繼電器J動作，其接點J-1、J-2同時吸合，J-2接通用電器電源。這時即使IR不再接收到紅外線信號，因電源經R11向Q5提供偏置，故Q5保持導通，J仍繼續吸合，達到短按遙控實現開機的目的。

　　下面來分析遙控關機的過程。長按遙控按鈕（3s以上）時，IR輸出低電平脈沖使Q1輸出高電平脈沖，經D1整流后送至A點、B點進行積分處理，最終使得A電位大于1V，Q3導通，D點為高電平，Q4導通，C點為低電平，致使Q5截止，J釋放，J-1、J-2斷開，達到長按遙控按鈕實現關機的目的。松開遙控按鈕后，IR不再收到紅外線信號，C2、C3放電，Q2、Q3截止，電路又進入等待狀態，只有再次短按遙控按鈕，電路才會重新動作，重復遙控開機的過程。

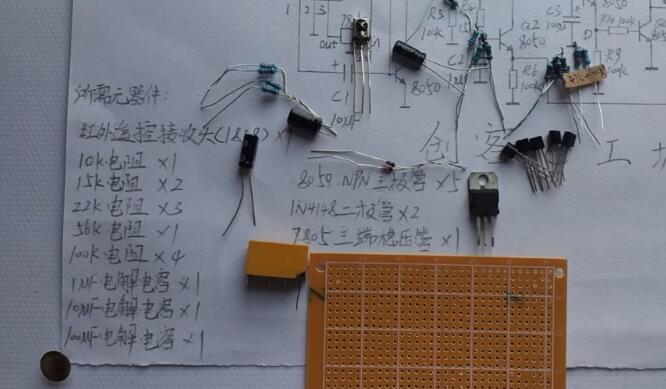

　　電路所需元器件

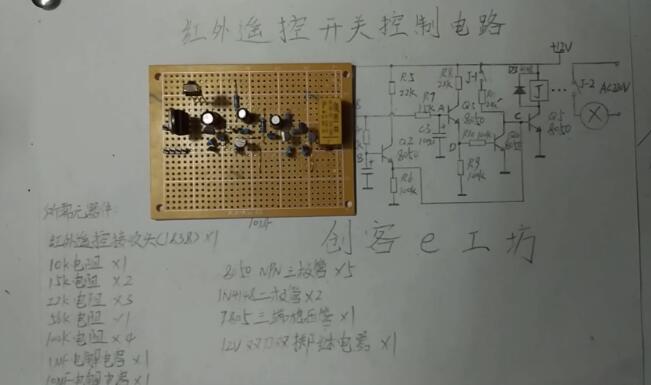

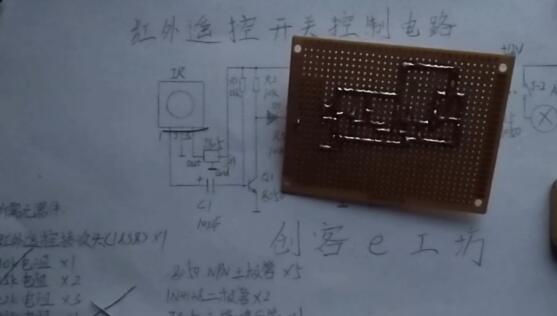

　　按照電路原理圖用洞洞板焊接電路

用洞洞板焊接好電路

電路背面

　　再次檢查焊接好的電路，無誤后即可上電進行測試，為了安全起見先用繼電器控制一盞LED的亮滅：

上電后的初始狀態是繼電器不動作，LED不亮，電路處于待機狀態。

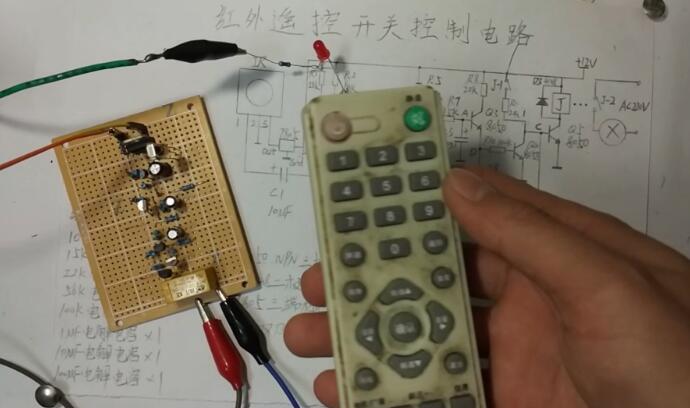

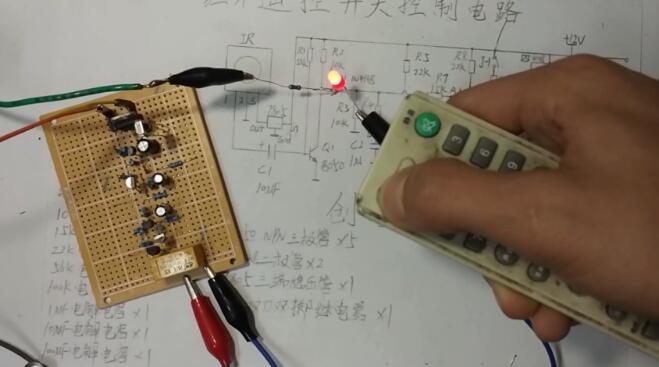

　　短按遙控（0.5s左右）后繼電器吸合，LED亮起。

需要關斷電路，關閉LED，只需長按遙控（大于3s）即可。

　　同樣的道理，我們可以用這個紅外遙控開關控制臺燈的亮滅：

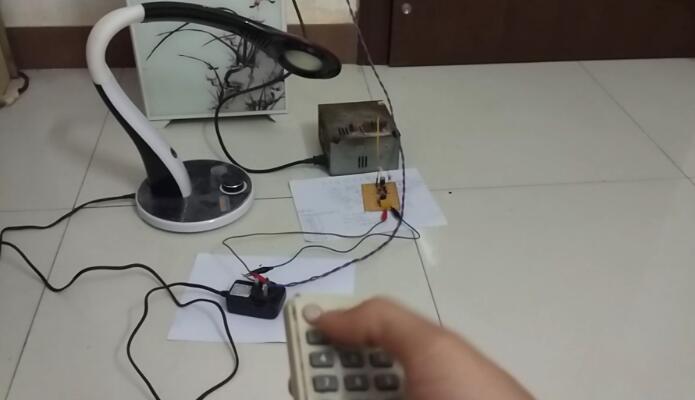

臺燈關

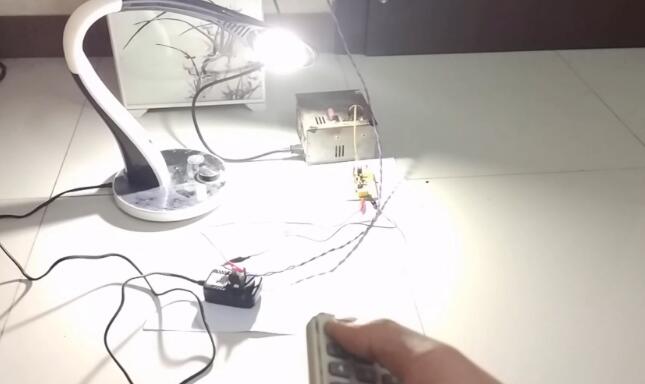

臺燈開

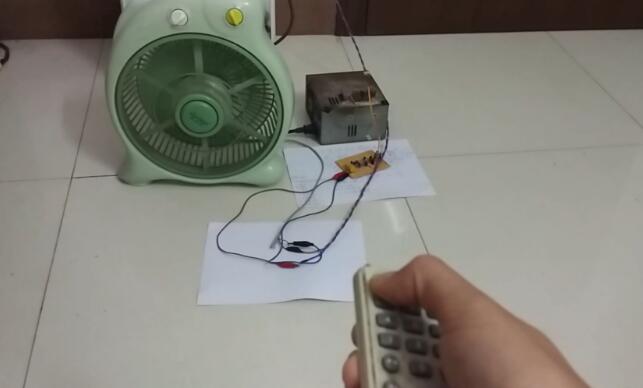

　　控制風扇的開關：

風扇關

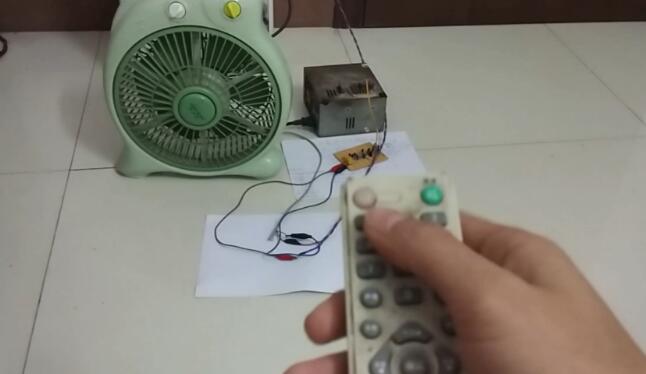

風扇開

　　此電路只需用普通的紅外遙控器即可觸發，對遙控器的型號沒有要求，用普通的遙控器就可以。理論上任何需要開關的用電器都可以用這個電路來控制，其功率的大小僅取決于所用的繼電器。這個電路的實用性和通用性還是蠻強的，可用于家電、車庫電動門等的控制。
