功能：

* 2.4G無線話筒

*電子教鞭

* PPT翻頁器

*空中鼠標

*多媒體控制

*手電筒（紅外配對）

特點：

*獨有的2.4G教學配對方案

*自動搜尋干凈信道

*超強抗WIFI干擾能力

* LCD顯示工作狀態

* 30分鐘無話音自動關機

1.特點

1.集無線麥克風,電子教鞭, PPT翻頁器,空中鼠標,多媒體控制,手電筒六大功能于一體。可用紅外二極管替換手電筒LED燈實現紅外配對功能。

2．LCD屏幕顯示工作模式，音量大小，電池電量，連機配對狀態，靜音狀態。

3．特殊抗干擾設計抵御WIFI干擾。

4.工作頻段：ISM 2.4GHz自由頻段。

5.預置信道數10個，發射和接收一對一配對。

6.音頻時延<5mS。

7. GFSK數字調制/解調。

8.信噪比80dB，動態范圍81dB，接收靈敏度-85dBm

9.內置PCB天線可減少成本與研發時間。

10.信道質量不好，誤碼率高時自動靜音。

11.  16dBm射頻輸出功率。

12.傳輸距離空曠地帶50米以上。

發射器的按鍵說明

一、 操作說明：

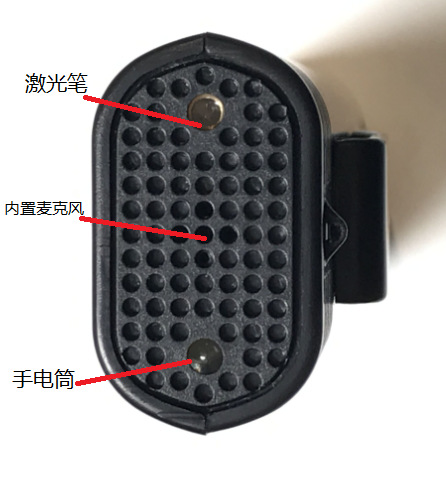

YZD1701Tx發射器帶有LCD顯示、12個功能按鍵、內置麥克風和外置麥克風口、內里置鋰電池和充電、激光教鞭、手電筒、電腦錄音等功能。產品第一次使用前需要安裝我司開發的電腦擴音軟件，此軟件除擴音功能外還具有錄音的功能。

      1、配對

接收設備安裝在每間教室，老師上課時，走到接收器的3米內打開發射器電源，聽到連接提示音即可使用。

      2、調節音量（??/??）

          在多媒體模式下，短按發射器上面的音量加/減（??/??）鍵，

調節的是電腦系統的音量；

在PPT模式下，短按發射器上面的音量加/減（??/??）鍵，調

節的是無線麥克風的音量；

       3、上翻頁/下翻頁（▲/▼）

         在PPT或鼠標模式，短按發射器上面上翻頁/下翻頁（▲/▼）鍵，可以

實現教學常用的翻頁功能

      4、電腦播放器上一曲/下一曲（▲/▼）

           在多媒體模式下，短按發射器上面上一曲/下一曲 （▲/▼）鍵，可以

實現多媒體播放器上一曲和下一曲的功能

      5、電腦播放器 播放/暫停

            在多媒體模式下，短按發射器上面“P”鍵,可遙控電腦

播放器的播放和暫停。

      6、飛鼠功能

            在鼠標模式下，飛動發射器，即可移動光標

               在PPT或多媒體模式下，按住“R”鍵，飛動發射器，可移動光標

      7、幻燈片的播放/退出

         在PPT或鼠標模式，短按發射器上面“P”鍵,可遙控幻燈片的播放和暫停。

       8、幻燈片的一鍵黑屏

          幻燈片放映模式下，短按發射器上面“B”鍵，黑屏和播放兩種模式切換

二、電源參數

          發射器內置電池：420mA

          發射器功耗：37mA

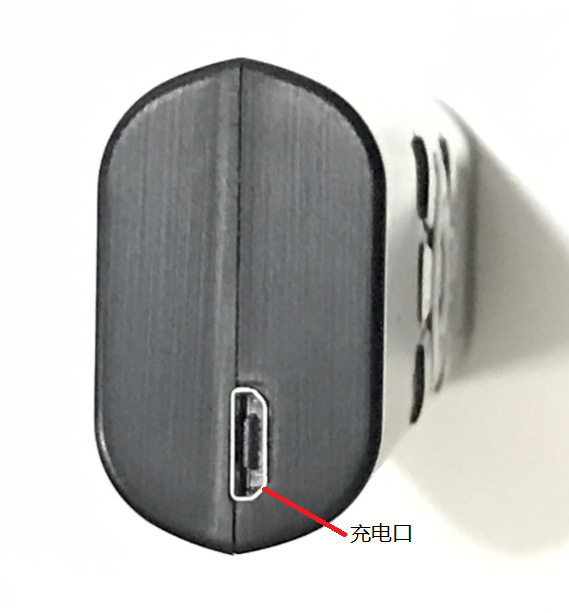

 發射器充電電流：300mA

          接收板功耗：30mA

          接收板供電電壓：3.6～5V

  三、信號口參數：

    發射器

             麥克風口前置放大: 15dB

              內置咪頭靈敏度：-44dB

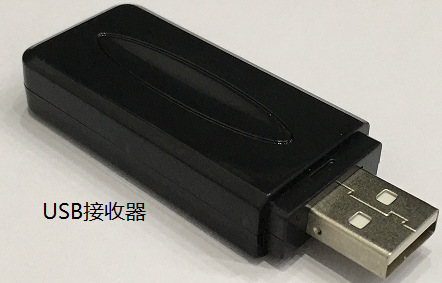

接收板：

標準的USB麥克風

標準的USB鼠標

標準的USB鍵盤

四、狀態指示：

          配對指示

                     在配對模式下，

        鏈接指示

                充電指示

        低電指示
