JWSH-T160A 產品規格確認書
產品規格確認書
Approved by客戶簽名欄 | 客戶簽名 |
Project Name&Item產品名稱及編號 | JWSH-T160A |
Working Voltage 工作電壓 | 2.4V-3.6V |
備注說明（請選擇） | LCD選擇 ■單排 □雙排 □多排 |
Picture LCD樣片 | |
Version 版本 | V1.0 |
Remark 備注 | 1、規格書僅供參考！以實際樣品功能為準！ 2、以上資料如有更新我司將不另行通知，客戶在應用本產品前請確認是否為最新版本； 3、對于客戶的不正確應用所帶來的任何后果，我司不承擔任何責任! 4、本公司可以根據客戶要求對本產品進行改版或重新設計，詳情請具體來電垂詢！ |
一. Features ( 產品特性 )
★單排窗口簡易表頭產品
★一個按鍵：[MODE ]；
★適用：踏步機、健身車等多種健身儀表。
二、I/O Mapping ( 腳位映射 )
名 稱 | 腳位 (I/O) | 說 明 (Function) |
MODE | INB0 ---- VDD | 模式鍵 |
Signal IN | INB3 ----VDD | 信號口 |
三、Operation Function ( 功能說明 )
1. 開機
上電池后，LCD顯示Y100，持續時間1秒，結束后進入正常狀態。
2. 掃描SCAN
開機結束便是掃描，顯示符號“SCAN”并閃爍（閃爍速率0.5S）。每6S循環顯示時間TIME、速度SPD等。
按模式鍵退出掃描，符號“SCAN”消失。
SCAN àTIME àRPMàCOUNT àCAL
3. 時間TIME
測量從開始運動（計數信號）到運動停止的時間,最大計時99分59秒。
當計數信號在4S內沒輸入時，時間停止。
4. 次數/分鐘 RPM
測試瞬時速度。
當計數信號在4S內沒輸入時，顯示0.
5. 次數CNT
測量運動次數,單次計步輸入COUNT加1，溢出后系統自動歸零。
6. 熱量CAL
顯示運動消耗的熱量,走動相應的步數對應相應的CAL，溢出后系統自動歸零。
7. 睡眠
4分鐘無信號（計數信號、按鍵信號）輸入，LCD自動關機進入睡眠狀態并保存所有數據。
8. 喚醒
當有信號輸入（計數信號、按鍵信號，信號進入為有效信號，即計數信號進入各功能正常計算，按鍵信號進入啟動相應功能動作），LCD自動從睡眠喚醒，數據為睡眠前保存的數據。
9. 按鍵MODE
每短按一次模式鍵，將切換一種功能；短按MODE按照SCAN模式下順序切換功能,同時解除SCAN功能。
按住模式鍵3S，LCD全顯（持續時間1S），數據清零，回到開機結束后的狀態。
注：具體功能以實際樣品為準。

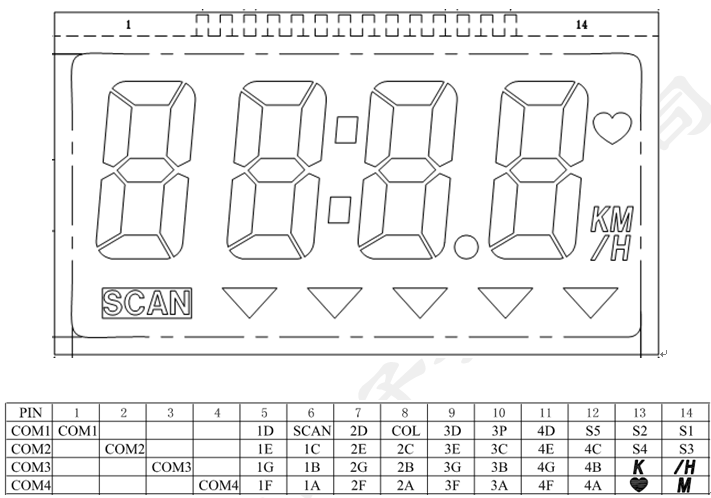

四、 LCD Photo (LCD顯示) 1/8Duty、1/4bias、3.0V

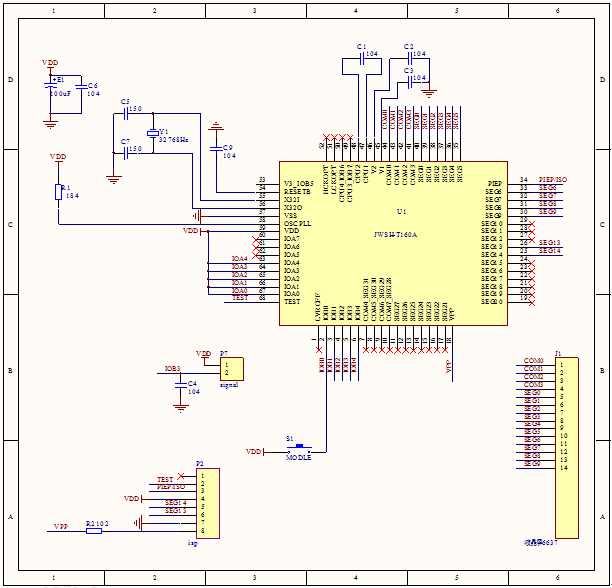

五、Application Circuit ( 應用線路圖 )
注﹕晶振宜選用高精度,位置需盡量靠近IC.

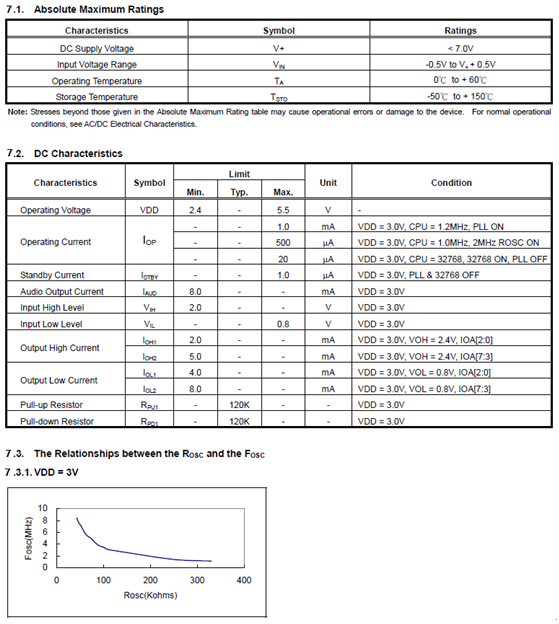

六. Electrical Specification(電氣特性)

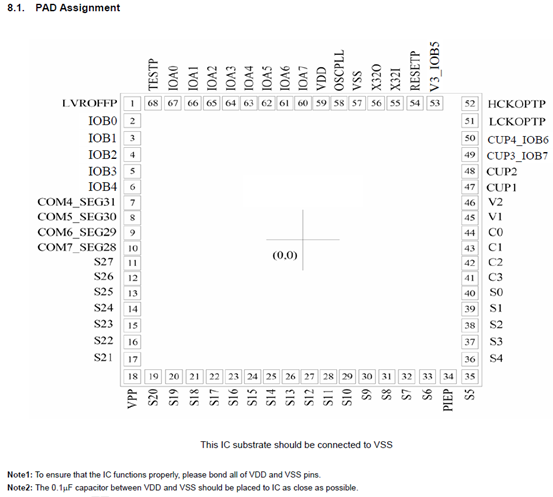

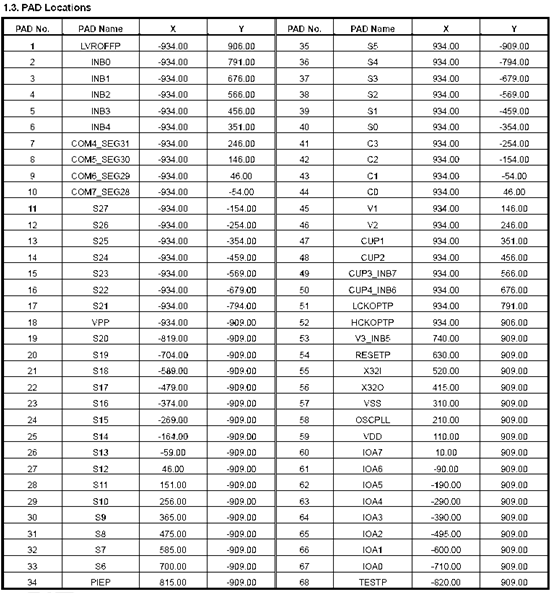

七. PAD Assignment ( 綁定腳位圖 )
