UART藍牙模組BLE4.0 JW8105-02_V1.2
UART藍牙模組BLE4.0 JW8105-02_V1.2
產品規格確認書
Approved by客戶簽名欄 | 客戶簽名 |
Project Name&Item產品名稱及編號 | UART藍牙模組BLE4.0 JW8105-02_V1.2 |
Working Voltage 工作電壓 | 2.4V~5.5V |
UART波特率 備注說明（請選擇） | 波特率選擇 ■2400（默認） □4800 □9600 □19200 |

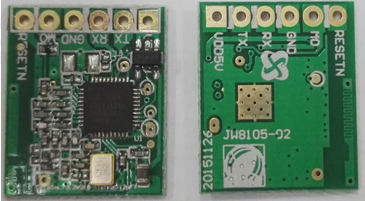

Picture 產品樣片 | |
Version 版本 | V1.2 |
Remark 備注 | 1、規格書僅供參考！以實際樣品功能為準！ 2、以上資料如有更新我司將不另行通知，客戶在應用本產品前請確認是否為最新版本； 3、對于客戶的不正確應用所帶來的任何后果，我司不承擔任何責任! 4、本公司可以根據客戶要求對本產品進行改版或重新設計，詳情請具體來電垂詢！ |
一. 產品特性
本模塊是基于Bluetooth SIG之Bluetooth Low Energy(BLE)標準設計的透傳模塊, 使用者僅需通過UART和一些簡單的IO管腳即可完成對模塊的所有控制并實現BLE功能, 使用者無需關注復雜的Bluetooth協議即可開發出標準的BLE產品, 對于嵌入式系統欲與智能手機或Pad 通信提供了低成本的簡便方式, 極大提升產品競爭力.

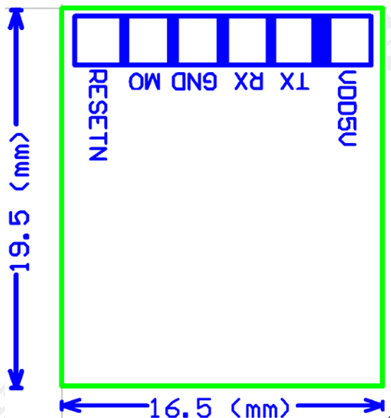

二、尺寸圖
三、功能概述
本模塊設備名稱：UART(2400)-BLE
本模塊 送數據給 APP(Master)使用 Service UUID 為：0xFFF0， Characteristic UUID 為：0xFFF1。
本模塊 接收APP(Master)送來數據使用Service UUID 為：0xFFF0，Characteristic UUID為：0xFFF2。
本模塊透傳模式：MCU 透過UART 傳數據給Module, Module 會"原封不動"轉給APP,同理當APP 傳數據給Module 時, Module 會將收到數據透過UART 輸出給MCU.
本模塊狀態命令：
BLE State Command
Start_Code | Command | Length | Data | Check sum | End_Code | |
0x24 | 0x35 | 0x02 | State Mode | Power Saving state | 0x0D | |
※Checksum Calculation Method = 0x55 + Command + Length + Data.
State Mode：
0x00 à STANDBY STATE.
0x01 à ADV STATE.
0x02 à BLE CONNECT GO STATE.
0x03 à BLE CONNECT ESTABLISH STATE.
Power Saving State
0x00 à No Power Saving.
0x01 à Power Saving.
本模塊UART傳輸失敗命令：
Uart NAK Command
Start_Code | Command | Length | Status Data | Check sum | End_Code |
0x24 | 0x30 | 0x01 | 0x01 | 0x0D |
※Checksum Calculation Method = 0x55 + Command + Length + Data.
四、引腳說明及功能定義
Pin No. | Symbol | 功能說明 |
1 | VDD5V | VCC,2.4V~5.5V, 建議使用3.3V |
2 | RX | UART_TXD(3.3V) |
3 | TX | UART_RXD.(3.3V) |
4 | GND | GND |
5 | MO | NC |
6 | RESETN | 復位模塊，低電平有效 (可選擇使用) |

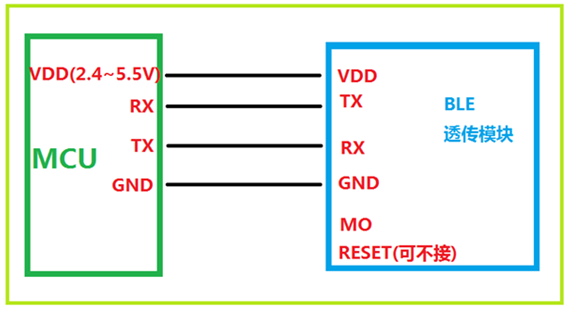

五、典型系統應用框圖
六、電氣特性
推薦工作條件
項目 | 范圍 | 單位 |
工作電壓 | 2.4~5.5V | V |
工作溫度 | 0~70 | ℃ |
存儲溫度 | -40~125 | ℃ |
焊接溫度（5秒） | 300 | ℃ |
DC Characteristics
名稱 | 描述 | 最小值. | 典型值 | 最大值 | 單位 | |
工作電壓 | 2.4 | 3.3 | 5.5 | V | ||
工作頻率 | 2400 | 2480 | MHz | |||
電流消耗 | Power Down | 3.5 | 4.0 | 5.0 | uA | |
Active | Interval = ~20ms | 1.6 | 2.0 | 4.0 | mA | |
