5.3K無線心率模組(新大電感30mH) JW-WS809-V50
5.3K無線心率模組(新大電感30mH) JW-WS809-V50
產品規格確認書
Approved by客戶簽名欄 | 客戶簽名 |
Project Name&Item產品名稱及編號 | 5.3K無線心率模組(新大電感30mH) JW-WS809-V50 |
Working Voltage 工作電壓 | 2.5V-5.0V |
Enable “H” or “L” 備注說明（請選擇） | “E”信號選擇 □“H”高電平 □“L”低電平 ■ 無 |

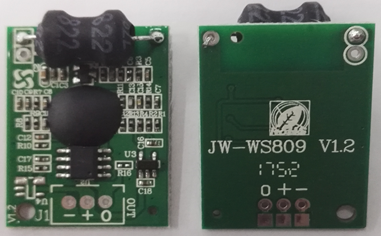

Picture 產品樣片 | |
Version 版本 | V1.2.1 |
Remark 備注 | 1、規格書僅供參考！以實際樣品功能為準！ 2、以上資料如有更新我司將不另行通知，客戶在應用本產品前請確認是否為最新版本； 3、對于客戶的不正確應用所帶來的任何后果，我司不承擔任何責任 4、本公司可以根據客戶要求對本產品進行改版或重新設計，詳情請具體來電垂詢！ |
一. Features ( 產品特性 )
本產品是一款接收之載波頻率為5KHz~5.5KHz +/- 10％的無線心率接收模塊，其接收距離3V電池供可達150 cm以上，同時較好的抗干擾性能，可適用搭配使用于保健產品及運動器材等。
★ 5.0KHz~5.5KHz頻率無線心跳接收器
★ 兼容性佳，可適用目前市場大部分5KHz左右無碼心率胸帶
★ 實時輸出檢測到信號，輸出波形準確(15ms)
★ 偵測心跳范圍40~240 RPM
★ V50版本增強接收距離，干電池（無干擾）供電可以達1.5米以上，具體抗干擾效果以測試效果為準；適合在劃船器等距離較遠產品上。
二、Electrical Specification(電氣特性)
極限工作條件
項目 | 范圍 | 單位 |
工作電壓 | 5.5 | V |
工作溫度 | -40~85 | ℃ |
存儲溫度 | -50~125 | ℃ |
焊接溫度（5秒） | 300 | ℃ |
推薦工作條件
項目 | 范圍 | 單位 |
工作電壓 | 2.5~5.0V | V |
工作溫度 | -40~85 | ℃ |
存儲溫度 | -40~125 | ℃ |
DC Characteristics（Ta=25℃，VDD=2.5~5.5V，VSS=0V）
參數 | 符號 | 最小 | 典型 | 最大 | 單位 | 條件 |
工作電壓 | VDD | 2.5 | 5.5 | V | ||
工作電流 | Iop | 3 | mA | 2.5V≤VDD≤5.5V | ||
輸出電流，高 | IoH | -5 | mA | 2.5V≤VDD≤5.5V | ||
輸出電流，低 | IoL | 10 | mA | 2.5V≤VDD≤5.5V |
三、產品接線說明
符號 | 參 數 描 述 | 備 注 |
+ | 電源正 | 2.5V ~ 5.5V |
O | 心率信號輸出 | 約15ms脈沖信號 |
? | 電源地 | - |
四、尺寸圖
五、安裝注意事項：
1、本無線心率接收模組接收頻率工作在5.3K左右，處于音頻范圍內，故在安裝時盡量遠離喇叭、蜂鳴器等約20cm以上。具體安裝位置需根據實際情況來調試。
2、跑步機控制主板也有強的電磁輻射，故安裝位置也盡量遠離主板。
