JW-WHRM53KS產品規格確認書
產品規格確認書
Approved by客戶簽名欄 | 客戶簽名 |
Project Name&Item產品名稱及編號 | 5.3K無線心率模組 JW-WHRM53KS |
Working Voltage 工作電壓 | 2.4V-5.5V |
Enable “H” or “L” 備注說明（請選擇） | “E”信號選擇 ■“H”高電平 □“L”低電平 □ 無 |

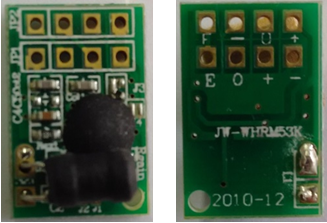

Picture 產品樣片 | |
Version 版本 | V1.0 |
Remark 備注 | 1、規格書僅供參考！以實際樣品功能為準！ 2、以上資料如有更新我司將不另行通知，客戶在應用本產品前請確認是否為最新版本； 3、對于客戶的不正確應用所帶來的任何后果，我司不承擔任何責任! 4、本公司可以根據客戶要求對本產品進行改版或重新設計，詳情請具體來電垂詢！ |
一. Features ( 產品特性 )
本產品是一款接收之載波頻率為5.1 KHz~5.3KHz +/- 10％的無線心率接收模塊，其接收距離范圍約0-100 cm（接收距離與心率帶以及電源干擾因素相關，實際接收距離以實際產品測試為準），可適用搭配使用于保健產品及運動器材等。
★ 5.1KHz~5.3KHz無線心跳接收器
★ 兼容性佳，可適用目前市場大部分5.1KHz~5.3KHz心跳胸帶
★ 實時輸出檢測到信號，輸出波形準確(15ms)
★ 實時輸出檢測到信號, 偵測心跳范圍40~240 RPM
★ 超低功耗
二、Electrical Specification(電氣特性)
極限工作條件
項目 | 范圍 | 單位 |
工作電壓 | 6.0 | V |
工作溫度 | -40~85 | ℃ |
存儲溫度 | -50~125 | ℃ |
焊接溫度（5秒） | 300 | ℃ |
推薦工作條件
項目 | 范圍 | 單位 |
工作電壓 | 2.4~5.5V | V |
工作溫度 | -40~85 | ℃ |
存儲溫度 | -50~125 | ℃ |
DC Characteristics（Ta=25℃，VDD=2.4~5.5V，VSS=0V）
參數 | 符號 | 最小 | 典型 | 最大 | 單位 | 條件 |
工作電壓 | VDD | 2.4 | 5.5 | V | ||
睡眠電流 | Istd | 3 | uA | 2.4V≤VDD≤5.5V | ||
輸出電流，高 | IoH | -5 | mA | 2.4V≤VDD≤5.5V | ||
輸出電流，低 | IoL | 10 | mA | 2.4V≤VDD≤5.5V |
三、產品接線說明
符號 | 參 數 描 述 | 備 注 |
+ | 電源正 | 2.4V ~ 5.5V |
E | 使能端 | 高使能 |
O | 心率信號輸出 | 脈沖信號 |
? | 電源地 | - |

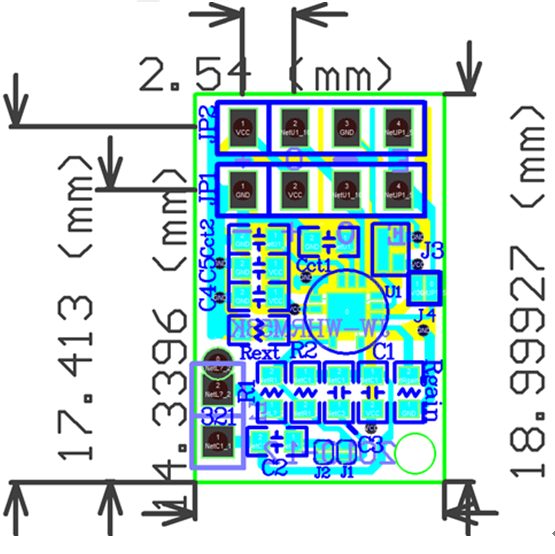

四、尺寸圖
