教你如何一步步扒PCB電路板

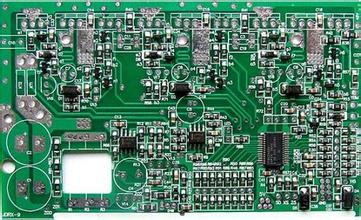

   第一步，得到一塊印刷電路板的，在紙張的第一記錄的模型，參數，以及位置，尤其是二極管，三個管的方向中，IC間隙的方向的所有組件。最好用數碼相機把兩丈遠氣體的部分圖片。

   第二步、刪除所有的設備，并且在錫除去PAD孔。用酒精清洗電路板，然后放入掃描儀，啟動Photoshop，用絲網印刷表面的顏色，并打印出備份。

   第三步、水的紗布將頂層和底層的兩層稍微進行研磨，光澤拋光的銅膜，在掃描儀和Photoshop啟動，與兩層中的被掃到的顏色。注意，印刷電路板在掃描儀中必須是水平平直的，否則將掃描圖像不能用。

   第四步、調整對比度，亮度的畫布，銅膜的一部分和銅膜對比的任何部分，然后剩菜圖表黑，白三色，檢查線路都清楚，如果不清楚，重復此步驟。如果明確，將在黑色和白色的BMP格式TOP.BMP和BOT.BMP生存。

   第五步、2 BMP格式文件被接通作為Protel中的文件格式，在Protel中轉移至兩個層，比如襯墊的兩個層，并且通過位置大致重合，表明前幾個步驟做好，如果有偏差，重復第三步。

   第六步、將上面。 BMP到頂部。印刷電路板，注意SILK層，它是黃色層，然后畫線在TOP層，并根據該繪圖裝置的第二步驟。畫后刪除SILK層。

   第七步、將BOT。 BMP到BOT。 PCB，注意SILK層，就是黃色層，然后你在BOT層跟蹤線是。畫后刪除SILK層。

   第八步、在PROTEL將以一流的。 PCB和BOT。在印刷電路板，作為確定一個曲線圖。

   第九步、使用激光打印機的頂層，底層被印制到透明膠片（1：1的比例），片成片PCB板，比較是否有錯誤，如果這是真的，你就大功告成了。
