一、技術規格

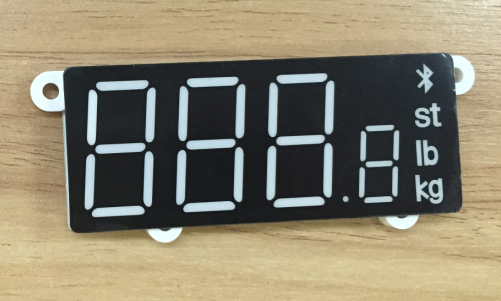

1. 大屏幕LCD顯示，顯示如下：

2．額定量程：181kg；

3．分度值：1D=10g;

4. 內部測溫誤差：±2℃；

5．最小秤量：20g,5Kg以下小重量不鎖定，做廚房秤用；

6．單位：Kg（默認）、斤兩 ;

7．低壓偵測：2.4V ±0.1V時，開機顯示“Lo"后關機；

8．超載提示：當稱重超過額定量程181.00kg時顯示“oL”；

9．工作電流：稱重模式≤10mA；

10．靜態電流：﹤5uA；

11．電源電壓：3V ，2節AAA 堿性電池；

12．精    度:  50Kg±4D    100Kg±5D    150Kg±6D；

13．偏    載:  40Kg砝碼置于秤盤左右前后1/4的區域處測偏載,最大偏載±5D；

14. 最佳工作溫度：10-40℃；

15. 存儲溫度：-10-50℃；濕度要求：≤90﹪RH；

16.開機方式：2.7Kg以上 重量開機

二、使用功能：

1. 稱重：關機狀態下，上稱開機，顯示當前室溫，和電池電量，體重鎖定后，閃爍2次。

當重量為5Kg以下小重量時不鎖定，可做廚房秤用。

2. 當重量為-5Kg--0.5Kg范圍以內，穩定后，踩秤臺超過10Kg重量再松開，則秤可以自動追零，顯示0.00Kg，可繼續稱重。

3.首次上電開機，為防止空中追零后，首次稱重包含秤臺重量，則會顯示“C”，消除秤臺重量

4. 當重量為負，且超過0.5Kg，顯示“----”，關機前會自動追零，再次開機則可正常稱重

5．低壓報警：當電源電壓低于2.4V±0.1V時，開機顯示“Lo”，約3秒后自動關機；

6．超載顯示：當稱重大于181.00KG時，顯示“oL”，重量減少至181Kg以下回到正常稱重；

7．鎖定和解鎖：

a.稱重時,重量會閃動2次后鎖定，此時顯示數據為有效讀數；

b.體重鎖定后，有5Kg以上重量增加可解鎖重復稱重；

8．自動關機：

a.當稱重穩定后，約10秒關機；

b.無任何操作約10秒鐘自動關機；

c.不穩定關機時間約20秒

9．注意事項：

在使用中請保持秤放在水平面且堅硬的地方，不要使秤工作在突然變化的溫度環境中，稱重的最大重量不要超過額定量程的150%，以免損壞測力部件；

三、標定功能：

①重量首次標定：上電開機，未標定過的秤，重量歸零后，放100KG以上砝碼，LCD將顯示當前內碼值，將砝碼抬起，穩定獲取標定零點后顯示50.00KG，放50Kg砝碼，穩定后顯示100.00Kg，放100Kg砝碼，穩定后顯示150.00Kg，放150Kg砝碼，穩定后寫入標定數據，接著顯示“PASS“，重量標定成功。

②重量二次標定：標定過的秤，開機歸零，放100KG砝碼，鎖定后，繼續放50KG鎖定后，進入內碼，將砝碼抬起，穩定獲取標定零點后顯示50.00KG，剩余步驟同①

②溫度標定：開機狀態，按鍵“三短一長”，進入溫度標定，按單位鍵調整當前室溫后，2秒無操作，則當前室溫被選定，穩定后存儲溫度標定數據，接著顯示“PASS“，溫度標定成功，回到稱重狀態。
